Б533ЛН2 микросхемы полупроводниковой:

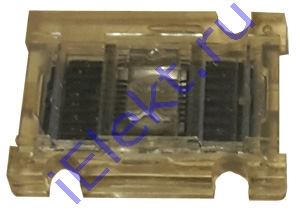

Б533ЛН2-2 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом шесть инверторов с открытым коллекторным выходом и используются в РЭА в большой области эксплуатации. Производятся в бескорпусном исполнении. Модель изделия наносится на индивидуальной таре. Зарубежный аналог SN54LS05. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.173-14ТУ.

Ссылки на технические материалы

ссылки на Б533ЛН2-2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Расположения выводов схематическое

схема расположение выводов

Микросхема интегральная назначение выводов

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных Б533ЛН2-2 электро показателей:
Название характеристики, единица и режим замера Буквенное обозначение Норма
больше меньше
Вольтаж на выходе высокого уровня, V UОН 2,5 -
Вольтаж на выходе низкого уровня, V UОL - 0,4
Ампераж на входе низкого уровня, mA IIL -0,4 -
Ампераж на входе высокого уровня, uA IIH - 20
Ток потребления , mA Icс - 27
Продолжительность задержки распределения при включении, ns (Ucс=5V; RL=2kOm; CL=15pF) tPНL - 36
Продолжительность задержки распределения при выключении, ns (Ucс=5V; RL=2кОм; CL=15pF) tPLН - 27

Предельные Б533ЛН2-2 параметры
