К155РУ7, Микросхема интегральная

для приобретения (купить, заказать) данного товара напишите нам на 012sel@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара: ЗАКАЗАТЬ.

Вернуться на "главную" страницу сайта ГЛАВНАЯ.

Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел КОНТАКТЫ.



К155РУ7 микросхемы полупроводниковой:

К155РУ7 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в радио-электронной аппаратуре в большом круге применения с функциональным назначением в качестве ОЗУ на 1024 бит (1024 слов*1 разряд) со схемами управления . Интегральная микросхема - в пластмассовом корпусе 238.16-2. Тип прибора указывается на плстиковом корпусе. Климатическое исполнение микросхем УХЛ.
Приборы 2) соответствуют техническим условиям 3.088.042 ТУ и 3.088.042-26 ТУ.
Приборы 1) соответствуют техническим условиям 0.348.006 ТУ и 0.348.006-34 ТУ.

Ссылки на технические материалы

ссылки на К155РУ7 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Схема расположения и назначение выводов

схема расположения и назначение выводов
таблица К155РУ7 истинности:
Вход Выход Режим работы
V1 V2 D
1 H H Третье состояние Хранение
0 1 H Информация в прямом ходе Считывание
0 0 1 Третье состояние Запись 1
0 0 0 Третье состояние Запись 0

1-напряжение высшего значения
0-напряжение низшего значения
Н-безразличное состояние.

таблица К155РУ7 назначения выводов:
Контакт Цепь Контакт Цепь
1 Входной контакт разрешения выборки кристалла V1 9 Входной контакт адреса А5
2 Входной контакт адреса А0 10 Входной контакт адреса А6
3 Входной контакт адреса А1 11 Входной контакт адреса А7
4 Входной контакт адреса А2 12 Входной контакт адреса А8
5 Входной контакт адреса А3 13 Входной контакт адреса А9
6 Входной контакт адреса А4 14 Входной контакт разрешения записи V3
7 Выходной контакт 15 Входной контакт информации D
8 Общий 16 Питание Ucc

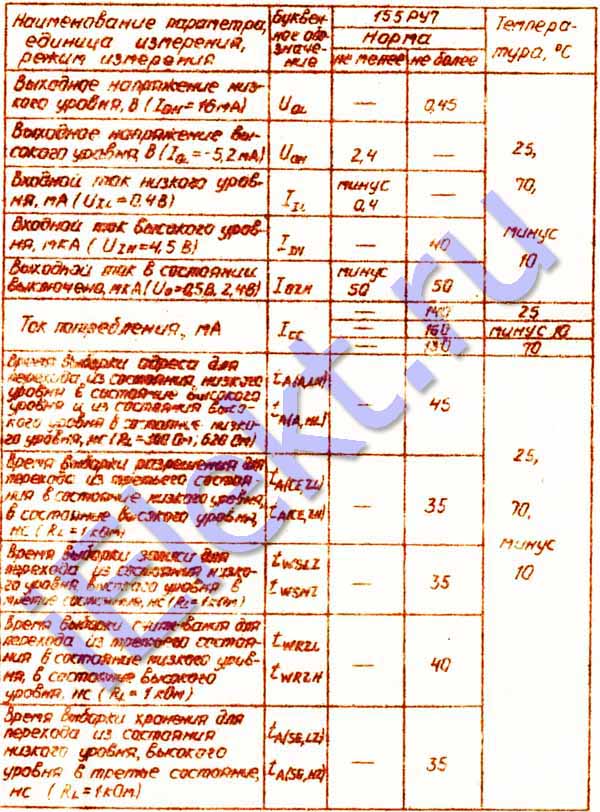

Основные электро параметры при t=25+-10 градусов цельсия

таблица основные К155РУ7 электрические параметры:
Параметры, единица измерения, режим измерения Буквенное обозначение Норма Температура, град. С
больше меньше
Вольтаж на выходе низшего значения , V U OL - 0,45 25, 70, -10
Вольтаж на выходе высшего значения, V U OH 2,4
Ампераж на входе низшего значения, mA I IL -0,4 -
Ампераж на входе высшего значения , uA I IH - 40
Ампераж на выходе в состоянии выключена, uA I OLH -50 50
Ампераж потребления, mA I CC - 140 25
- 160 -10
- 130 70
Продолжительность выбора адреса для перевода из состояния низшего значения в состояние высшего значения и из состояния высшего значения в состояние низшего значения, ns   - 45 25, 70, -10
Продолжительность выбора разрешения для перевода из третьего состояния в состояние низшего значения, в состояние высшего значения, ns   - 34
Продолжительность выбора эмиссии для перевода из состояния низшего значения, высшего значения в 3-е состояние, nc   - 35
Продолжительность выбора считывания для перевода из 3-его состояния в состоянии низшего значения, в состояние высшего значения, ns   - 40
Продолжительность выбора хранения для перевода из состояния низшего значения, высшего значения в 3-е состояние, ns   - 35

Предельно-допустимые режимы эксплуатации (в температурных диапозонах среды)

предельно-допустимые режимы К155РУ7 эксплуатации:
Наименование параметра, единица замера Обозначено буквами Допуск
больше меньше
Напряжение питание , V U cc -

5,25

Входное напряжение низшего значения, V U IL - 0,5
Входное напряжение высшего значения, V U IH 2,4 -
Выходной втекающий ток , mA I OL - 16
Выходной вытекающий ток, mA I OH -5,2 -
Форадность нагрузки, pF C L - 30
* - при замере динамических параметров.

Показания эксплуатирования

Показания эксплуатирования и применения микросхем по ГОСТ18725-83
показания эксплуатирования К155РУ7 и применению микросхем:
Наибольшее значение статического потенциала 200V
Компонентам допустима фиксация методами групповой пайки и одножальным паяльником
Запрещено подключение каких либо электро сигналов (так же шин питания и корпус) к контактам микросхем , неиспользуемым в соответствии принципиально-электрической схемы микросхемы
Входная емкость меньше 8pF
При эксплуатации микросхемы температура корпуса не должна превышать 70 градусовС
Наибольшая продолжительность фронта (среза) импульса на входе К155РУ7 меньше 150ns
