К597СА3 микросхемы полупроводниковой:

К597СА3 — цифровая микросхема функциональное назначение спаренный низкой мощности компаратор напряжения и используются в РЭА в большой области эксплуатации для согласования по выходу с ИС положительной КМОП логикой и с ТТЛ схемами, как детекторы, генераторы импульсов, при бланкировании (удаление на время) выходной информации. Разброс Uпит с +-12 по +-18V, время задержки меньше 300ns, сопрягающие напряжения UL с 2 по 17V. Производятся в керамометаллическом корпусе 402.16-33. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует: 1) техусловиям бК0.348.590ТУ; 2) техусловиям бК0.347.190ТУ.

Ссылки на технические материалы

ссылки на К597СА3 дополнительный материал:

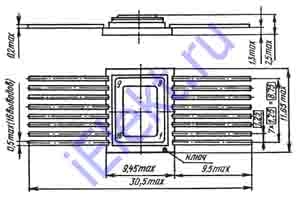

карта фото схема выводов
значение выводов параметры графическое обозначение
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя знак завода изготовителя знак завода изготовителя

Расположение выводов схематическое

схема расположение выводов

Условно графическое обозначение

графическое обозначение

Микросхема интегральная назначение выводов

Значение К597СА3 выводов:
Номер контакта Обозна-
чение
Значение Номер контакта Обозна-
чение
Значение
1 +IN1 Вх неинвертирующий КН1 10 VL2 Выв для напряжения сопряжения КН2
2 -IN1 Вх инвертирующий КН1 11 OUT2 Вых КН2
3, 4 BAL1 Балансировка КН1 12 GND Общий
5, 6 BAL2 Балансировка КН2 13 -V Минус напряжения питания
7 -IN2 Вх инвертирующий КН2 14 OUT1 Вых КН1
8 +IN2 Вх неинвертирующий КН2 15 VL1 Выв для напряжения сопряжения КН1
9, 16 +V Плюс напряжения питания

Основные электро параметры при t=(25+-10, -60+-3, 125+-5) градусов Цельсия

таблица основных электро показателей:
Название характеристики, единица и режим замера Буквенное обозначение Норма
К597СА3А К597СА3Б
больше меньше больше меньше
Напряжение смещения нуля, mV (U CC12=+-16,5V, U L=5,25V) U IO -5 5 -5 5
Вых напряжение низкого уровня, V (+V=16,5V, -V=-13,5V, U L=5,25V, U I1=0mV, U I2=10...8000mV) U OL - 0,4 - 0,4
Вых напряжение высокого уровня, V (+V=13,5V, -V=-16,5V, U L=15,75V, U I1=0mV, U I2=-10...-8000mV) U OH 7,2 - 7,2 -
Ток потребления от положительного источника питания (для одного компаратора), mA (+V=16,5V, -V=-16,5V, U L=5,25V) I+ - 2,6 - 2,6
Ток потребления от отрицательного источника питания (для одного компаратора), mA (+V=16,5V, -V=-16,5V, U L=5,25V) I- - 1 - 1
Вх ток, uA (+V=16,5V, -V=-16,5V, U L=5,25V) I I1, I I2 - 0,35 - 0,35
Разность вх токов, uA (+V=16,5V, -V=-16,5V, U L=5,25V) I I0 - 0,15 - 0,15
Время задержки, ns (+V=16,5V, -V=-16,5V, U L =5,25V, U ПЕР=5mV) t d1, t d2, t d3, t d4 - 300 - 370
Коэффициент ослабления синфазных вх напряжений, dB (V=+-13,5V, U L=5,25V, U IC=+-10,5V) K CMR 70 - 70 -
Примечания:
1. Измерения параметров проводились для пары компараторов.
2. Перед измерением КСМR на входы сначало подводятся максимальные напряжения U IC=+-12V.

Предельные К597СА3 параметры
