1526ТМ2 микросхема полупроводниковая:

1526ТМ2 - это цифровая микросхема серии КМОП аналог CD4013, функциональное назначение микросхем полупроводниковых - два триггера D-типа и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям АЕЯ Р.4312 00.126- 02 ТУ, АЕЯ Р.4312 00.127-05ТУ

краткие основные характеристики:
Разброс напряжений потребления с 4,5V по 11V.
Предельное напряжение потребления по 18V.
Разброс рабочих температур с минус 60 по плюс 85oC.
Продолжительность промедления распределения сигнала менее 80ns если Ucс=10V, C L=50pF, Т=25oC.
Ток на выходе низшего значения более 1,3mA если Ucс=10V, Uо=0,5V, Т=25oC.
Ток на выходе высшего значения более /-1,3/mA если Ucс=10V, Uо=9,5V, Т=25oC.
Предельное напряжение потребления с минус 0,5V по 12,0V.
Предельное значение напряжения на входе с минус 0,5V по (Vcc+0,5)V.
Устойчивость к влиянию спец-факторов по ГОСТ В 20.39.404-81: И1,И2,И3,И8...И11,С1 - 3У; С3,К1 - 2У; К3 - 3У; И4 - 0,075х9В.

Ссылки на технические материалы

ссылки на 1526ТМ2 дополнительный материал:
карта	фото	условное графическое обозначение
таблица истинности	параметры	таблица истинности
эксплуатация	производитель

Знак завода изготовителя

Расположения выводов схематическое

Корпус типа 401.14-5, масса меньше 0,6 г.

Условное графическое обозначение

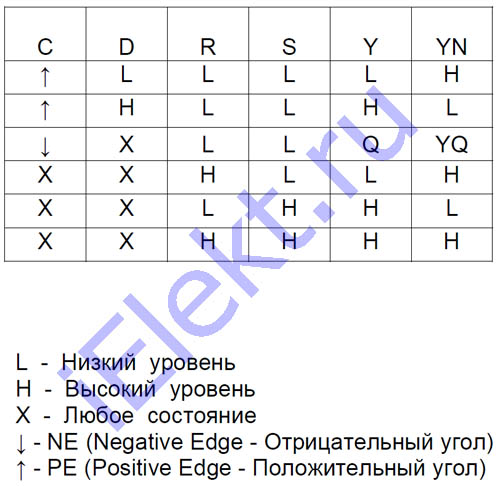

Таблица истинности микросхем для одного триггера

Микросхема интегральная назначение выводов (цоколевка)

таблица 1526ТМ2 назначения выводов:
Номер вывода	Обозначение	Назначение	Номер вывода	Обозначение	Назначение
1	Y	Выход 1-го триггера	8	S	Вход установки В«1В» 2-го триггера
2	YN	Инверсный выход 1-го триггера	9	D	Вход информационный 2-го триггера
3	C	Вход синхронизации 1-го триггера	10	R	Вход установки В«0В» 2-го триггера
4	R	Вход установки В«0В» 1-го триггера	11	C	Вход синхронизации 2-го триггера
5	D	Вход информационный 1-го триггера	12	YN	Инверсный выход 2-го триггера
6	S	Вход установки В«1В» 1-го триггера	13	V	Выход 2-го триггера
7	GND	Общий	14	VDD	Питание

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных 1526ТМ2 электрических параметров:
Наименование параметра, единица измерения, режим измерения	Буквенное обозначение	Норма		Температура среды, oC
Наименование параметра, единица измерения, режим измерения	Буквенное обозначение	больше	меньше	Температура среды, oC
Напряжение на выходе низшего значения, V, если Ucс=5,0V, Ucс=10,0V	U OL	- - -	0,01 0,01 0,05	-60 25+-10 125
Напряжение на выходе высшего значения, V, если Ucс=5,0V	U OH	4,99 4,99 4,95	- - -	-60 25+-10 125
Uсс=10,0V	U OH	9,99 9,99 9,95	- - -	-60 25+-10 125
Максимальное выходное напряжение низшего значения, V, если Uсс=5,0V, UiL =1,5V, Uiн=3,6V сс=5,0V, UiL =1,5V, Uiн=3,5V Uсс=5,0V, UiL =1,4V, Uiн=3,5V	U OL max	- - -	0,5 0,5 0,5	-60 25+-10 125
Uсс=10,0V, UiL =3,0V, Uiн=7,1V Uсс=10,0V, UiL =3,0V, Uiн=7,0V Uсс=10,0V, UiL =2,9V, Uiн=7,0V	U OL max	- - -	0,5 0,5 0,5	-60 25+-10 125
Минимальное выходное напряжение высшего значения, V, если Uсс=5,0V, UiL =1,5V Uсс=5,0V, UiL =1,5V Uсс=5,0V, UiL =1,4V	U OH min	4,2 4,2 4,2	- - -	-60 25+-10 125
Uсс=10,0V, UiL =3,0V Uсс=10,0V, UiL =3,0V Uсс=10,0V, UiL =2,9V	U OH min	9,0 9,0 9,0	- - -	-60 25+-10 125
Ток на входе низшего значения, uA, если Ucс=10,0V	I IL	- - -	/-0,05/ /-0,05/ /-1,0/	-60 25+-10 125
Ток на входе 1526ТМ2 высшего значения, uA, если Ucс=10,0V	I IH	- - -	0,05 0,05 1,0	-60 25+-10 125
Ток на выходе низшего значения, mA, если Ucс=5V; Uo=0,5V	I OL	0,31 0,25 0,175	- - -	-60 25+-10 125
Ucс=10V; Uo=0,5V	I OL	0,62 0,50 0,35	- - -	-60 25+-10 125
Ток на выходе высшего значения, mA, если Ucс=5V; Uo=4,5V	I OH	/-0,31/ /-0,25/ /-0,175/	- - -	-60 25+-10 125
Ucс=10V; Uo=9,5V	I OH	/-0,75/ /-0,60/ /-0,40/	- - -	-60 25+-10 125
Ток потребления, uA, если Ucс=5,0V	Icc	- - -	0,25 0,25 7,5	-60 25+-10 125
если Ucс=10,0V	Icc	- - -	0,5 0,5 15	-60 25+-10 125
Продолжительность промедления распределения сигнала при включении, ns, если Ucс=5,0V, C L=50pF	t PHL	- - -	150 150 200	-60 25+-10 125
Ucс=10,0V, C L=50pF	t PHL	- - -	100 80 100	-60 25+-10 125
Продолжительность промедления распределения сигнала при выключении, если Ucс=5,0V, C L=50pF	t PLH	- - -	160 160 210	-60 25+-10 125
Ucс=10,0V, C L=50pF	t PLH	- - -	100 80 100	-60 25+-10 125
Продолжительность перехода из состояния высшего значения в состояние низшего значения, ns, если: Ucс=5,0V, CL =50pF	t THL	- - -	230 230 300	-60 25+-10 125
Ucс=10,0V, C L=50pF	t THL	- - -	130 130 180	-60 25+-10 125
Продолжительность перехода из состояния низшего значения в состояние высшего значения, ns, если: Ucс=5,0V, CL =50pF	t TLH	- - -	250 250 360	-60 25+-10 125
Ucс=10,0V, C L=50pF	t TLH	- - -	130 130 180	-60 25+-10 125
Входная емкость, pF, если: Ucс=10,0V	C i	-	7,5	25+-10
