1564ТМ8 микросхема полупроводниковая:

1564ТМ8 - это цифровая микросхема 1564-ой серии, являются транзисторной логикой с функционалом четыре D-триггера с прямыми и инверсными выходами и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК 0.347.479-18ТУ, АЕЯ Р.4312 00.424-18ТУ

краткие основные характеристики:
Разброс напряжений потребления от 2V до 6V.
Предельнодопустимое напряжение потребления до 7V.
Разброс рабочих температур от минус 60 до плюс 125oC.
Наибольшая тактовая частота <=35MHz если Ucс=6V, CL =50pF, T=25 oC.
Вольтаж на выходе низшего значения <=0.26V если Ucс=6V, Iо=5,2mA, T=25 oC.
Вольтаж на выходе высшего значения >=5.48V если Ucс=6V, Iо=5,2mA, T=25 oC.
Предельнодопустимое знач. входного и выходного напряжений от -0.5V до (Ucс+0.5)V.
Устойчивость к влиянию спец-факторов по группам исполнения: 7 И1- 3 Ус, 7 И6- 2 Ус, 7 И7- 5 Ус, 7 С1- 1 Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 2V до 6V.
7 И1- 3 Ус, 7 И6- 2х 5Ус, 7 И7- 5 Ус, 7С1- 4Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 3V до 6V.

Ссылки на технические материалы

ссылки на 1564ТМ8 дополнительный материал:
карта	фото	условное графическое обозначение
значение выводов	характеристики	таблица истинности
эксплуатация	производитель

Знак завода изготовителя

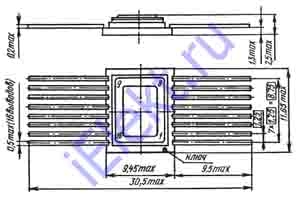

Расположения выводов схематическое

Корпус типа 402.16-33, масса меньше 1,5 г.

Условное графическое обозначение

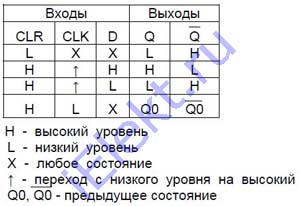

Таблица истинности

Микросхема интегральная значение выводов

таблица 1564ТМ8 значения выводов:
Номер контакта	Обозначение контакта	Обозначение контакта (согласно электро схемы)	Назначение	Номер контакта	Обозначение контакта	Обозначение контакта (согласно электро схемы)	Назначение
1	CLR	CLR	Вход установки /0/	9	CLK	CLK	Вход тактовый
2	Q1	Q1	Выход первого триггера	10	Q3	Q3	Выход третьего триггера
3	Q1 (инв)	QN1	Выход инверсный первого триггера	11	Q3 (инв)	QN3	Выход инверсный третьего триггера
4	D1	D1	Вход первого триггера	12	D3	D3	Вход третьего триггера
5	D2	D2	Вход второго триггера	13	D4	D4	Вход четвертого триггера
6	Q2 (инв)	QN2	Выход инверсный второго триггера	14	Q4 (инв)	QN4	Выход инверсный четвертого триггера
7	Q2	Q2	Выход второго триггера	15	Q4	Q4	Выход четвертого триггера
8	0V	0V	Общий	16	Vcc	Vcc	Питание

Основные электрические характеристики при t=25+-10 градусов Цельсия

таблица основных 1564ТМ8 электро параметров:
Наименование характеристики, единица замера, режим замера	Обозначение буквами	Норма		Температура среды,oC
Наименование характеристики, единица замера, режим замера	Обозначение буквами	больше	меньше	Температура среды,oC
Наибольшее выходное напряжение низшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Uiн=1,5V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо=20uA	U OL max	-	0,1 0,1 0,1	25+-10 -60 125
Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо= 6,0mA		-	0,26 0,4 0,4	25+-10 -60 125
Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо= 7,8mA		-	0,26 0,4 0,4	25+-10 -60 125
Наименьшее выходное напряжение 1564ТМ8 высшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Uiн=1,5V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо=20uA	U OH min	1,9 4,4 5,9	-	25+-10 -60 125
Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо= 6,0mA		4,0 3,7 3,7	-	25+-10 -60 125
Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо= 7,8mA		5,48 5,2 5,2	- - -	25+-10 -60 125
Ток на выходе низшего значения, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I IL	- - -	/-0,1/ /-0,1/ /-1,0/	-60 25+-10 125
Ток на выходе высшего значения, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I IH	- - -	0,1 0,1 1,0	-60 25+-10 125
Ток потребления , uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	Icc	- - -	8,0 160 160	25+-10 -60 125
Динамический ток потребления, mA, если: Ucс = 6,0V, f = 1,0MHz	I OCC	-	0,75	25+-10
Наибольшая тактовая частота, MHz, если: Ucс=2,0V, CL =50pF	fcmax	6 4 4	-	25+-10 -60 125
Ucс=4,5V, CL =50pF		30 20 20	-	25+-10 -60 125
Ucс=6,0V, CL =50pF		35 24 24	-	25+-10 -60 125
Продолжительность промедления распределения сигнала 1564ТМ8 при включении (выключении), ns, если Ucс=2,0V, CL =50pF	t PHL1 (t PLH1), t PHL2 (t PLH2)	-	210 225 225	25+-10 -60 125
Ucс=4,5V, CL =50pF		-	42 45 45	25+-10 -60 125
Ucс=6,0V, CL =50pF		-	37 50 50	25+-10 -60 125
если: Ucс=2,0V, CL =50pF	t PHL3 (t PLH3)	-	175 242 242	25+-10 -60 125
Ucс=4,5V, CL =50pF		-	35 49 49	25+-10 -60 125
Ucс=6,0V, CL =50pF		-	30 42 42	25+-10 -60 125
Входная емкость, pF, если Uсс = 0V	Сi	-	15,0 вывод 9	25+-10
Входная емкость, pF, если Uсс = 0V	Сi	-	10,0 выводы 1, 4, 5, 12, 13	25+-10

tрнL1, tрLн1 вЂ“ от входа СLK к выходам Q
tрнL2, tрLн2 вЂ“ от входа СLK к выходам Q (инв)
tрнL3, tрLн3 вЂ“ от входа CLR к выходам Q и Q (инв)
