2П302А транзистора полевого:
2П302А ОС - это кремниевые планарные полевые транзисторы с диффузионным затвором и n-каналом. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования, для работы во входных каскадах малошумящих усилителей, широкополосных усилителях, коммутирующих устройствах на частотах до 150MHz и других схемах. В металлостеклянном корпусе. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на металлической части корпуса. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия АЕЯР.432140.535ТУ. Полевой транзистор артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

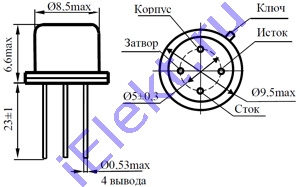

Схема расположения выводов
В зоне А размеры выводов не регламентированы
Вес не превышает 1,5g.
Назначение выводов
Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, (режим измерения), единица измерения |
Букв. обозн. |
Допуск |
Темпе- ратура, оС |
|||||
| 2П302А | 2П302Б | 2П302В | ||||||
| > | < | > | < | > | < | |||
| Крутизна характеристики, mA/V, (Uси=7V, Uзи=0V, f=50-1500Hz) | S |
5 2,5 5 |
- |
7 3 7 |
- | - | - |
25 125 -60 |
|
Начальный ток стока, mA, (Uси=7V, Uзи=0V) (Uси=10V, Uзи=0V) |
Iс.нач |
3 - |
24 - |
18 - |
43 - |
- 33 |
- - |
25 |
| Ток утечки затвора, A, (Uзи=-10V) | Iз.ут |
- - - |
1*10^(-8) 5*10^(-6) 1*10^(-8) |
- - - |
1*10^(-8) 5*10^(-6) 1*10^(-8) |
- - - |
1*10^(-8) 5*10^(-6) 1*10^(-8) |
25 125 -60 |
| Напряжение отсечки, V, (Uси=7V, Iс=0,01mA) | Uзи.отс | - | /-5/ | - | /-7/ | - | /-10/ | 25 |
|
Входная емкость, pF, (Uси=10V, f=1*10^7Hz): Ic=3mA Ic=18mA Ic=33mA |
C11и | - |
20 - - |
- |
- 20 - |
- |
- - 20 |
25 |
|
Проходная емкость, pF, (Uси=10V, f=1*10^7Hz): Ic=3mA Ic=18mA Ic=33mA |
C12и | - |
8 - - |
- |
- 8 - |
- |
- - 8 |
25 |
| Обратный ток р-п перехода затвор-сток, A (Uзс=-20V) | Iзсо | - | 1*10^(-6) | - | 1*10^(-6) | - | 1*10^(-6) | 25 |
| Сопротивление сток-исток в открытом состоянии, Om (Uси=0,2V, Uзи=0) | Rси.отк | - | - | - | 150 | - | 100 | 25 |
Указания 2П302А по эксплуатации
1. Допускается применение транзисторов, изготовленных в обычном климатическом исполнении, в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии транзисторов непосредственно в аппаратуре лаками (в 3-4 слоя) типа УР-231 по ТУ 6-10-683-84, ЭП-730 по ГОСТ 20824-81 с последующей сушкой в соответствии с РМ 11 070.046-82.2. Минимально допустимое расстояние от корпуса 3mm. При пайке паяльником должен быть обеспечен надежный теплоотвод между местом пайки и корпусом транзистора. Пайку следует производить паяльником, нагретым до температуры (260+-5)оС в течение не более 10s. Допускается пайка без теплоотвода и групповой метод пайки, при этом температура припоя должна быть (260+-5)оС, время пайки не более 3s.
3. Расстояние от корпуса 2П302А до начала изгиба вывода 3mm.
При изгибе выводов должна быть исключена возможность передачи усилия на стеклянный изолятор или место присоединения вывода к корпусу прибора, чтобы не произошло нарушеения спая вывода со стеклянным изолятором, ведущего к потере герметичности прибора.
4. При эксплуатации транзисторов в условиях механических воздействий их необходимо крепить за корпус, учитывая, что корпус соединен с затвором.
5. Для повышении надежности 2П302А не рекомендуется использование приборов в совмещенных предельных электрических и температурных режим.
