1534ХЛ2А микросхемы полупроводниковой:

1534ХЛ2А — цифровая микросхема 1534-ей серии КМОП технологии, являются триодной логикой с функционалом сдвиговые регистры на 35/32 разряда с выходом каждого разряда через параллельный буферный регистр на коммутационный ключ и используются для управления анодными цепями вакуумных люминесцентных индикаторов в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе 4134.48-2. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.689ТУ.

Ссылки на технические материалы

ссылки на 1534ХЛ2А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Схема расположения выводов

схема расположения выводов

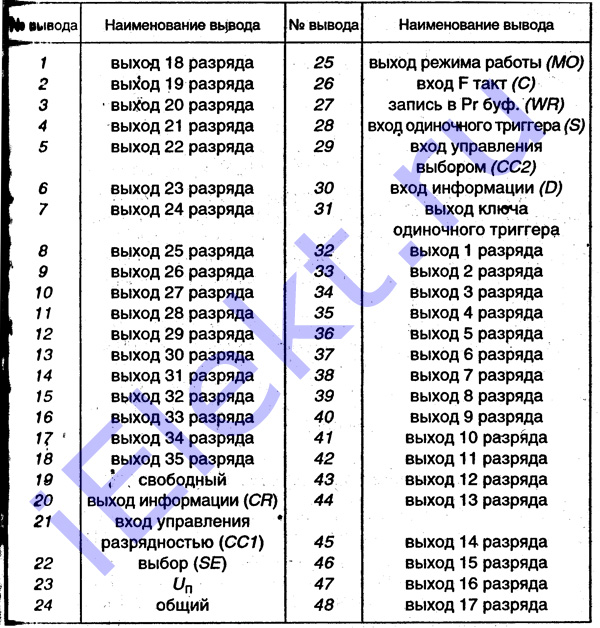

Назначение выводов

таблица 1534ХЛ2А назначения выводов:
Обозначение вывода Назначение вывода Обозначение вывода Назначение вывода
1 Выход 18 разряда 25 Выход режима работы (MO)
2 Выход 19 разряда 26 Вход F такт (C)
3 Выход 20 разряда 27 Запись в Pr буфер (WR)
4 Выход 21 разряда 28 Вход одиночного триггера (S)
5 Выход 22 разряда 29 Вход управления выбором (CC2)
6 Выход 23 разряда 30 Вход информации (D)
7 Выход 24 разряда 31 Выход ключа одиночного триггера
8 Выход 25 разряда 32 Выход 1 разряда
9 Выход 26 разряда 33 Выход 2 разряда
10 Выход 27 разряда 34 Выход 3 разряда
11 Выход 28 разряда 35 Выход 4 разряда
12 Выход 29 разряда 36 Выход 1534ХЛ2А 5 разряда
13 Выход 30 разряда 37 Выход 6 разряда
14 Выход 31 разряда 38 Выход 7 разряда
15 Выход 32 разряда 39 Выход 8 разряда
16 Выход 33 разряда 40 Выход 9 разряда
17 Выход 34 разряда 41 Выход 10 разряда
18 Выход 35 разряда 42 Выход 11 разряда
19 Свободный 43 Выход 12 разряда
20 Выход информации (CR) 44 Выход 13 разряда
21 Вход управления разрядностью (CC1) 45 Выход 14 разряда
22 Выбор (SE) 46 Выход 15 разряда
23 Uп 47 Выход 16 разряда
24 Общий 48 Выход 17 разряда

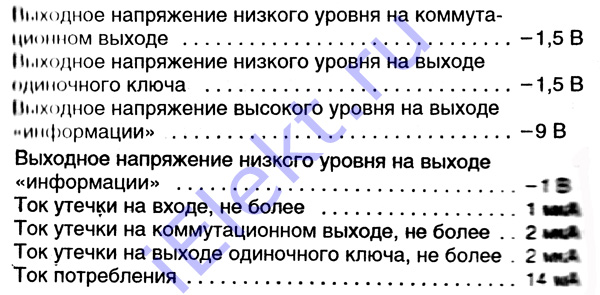

Основные электро параметры при t=25+-10 градусов Цельсия

таблица 1534ХЛ2А электролитических параметров:
Наименование характеристик, режим замера, единица замера Значение
Напряжение на выходе низшего значения на коммутационном выходе, V -1,5
Напряжение на выходе низшего значения на выходе одиночного ключа, V -1,5
Напряжение на выходе высшего значения на выходе /информации/, V -9
Напряжение на выходе низшего значения на выходе /информации/, V -1
Ток утечки на входе, mA, не более 1
Ток утечки на коммутационном выходе, mA, не более 2
Ток утечки на выходе одиночного ключа, mA, не более 2
Ток потребления, mA 14

Предельные параметры

таблица 1534ХЛ2А предельно эксплутационных данных:
Наименование характеристик, режим замера, единица замера Значение
Напряжение питания, V -15+-10%
Напряжение коммутации, V -45
Ток коммутации 1534ХЛ2А, mA 1
