1804ИР1 микросхемы полупроводниковой:
1804ИР1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом четырехразрядный паралельный регистр. Микросхемы выполненны в керамическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328ТУ1.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения контактов микросхемы
Вес не превышает 1,9g.

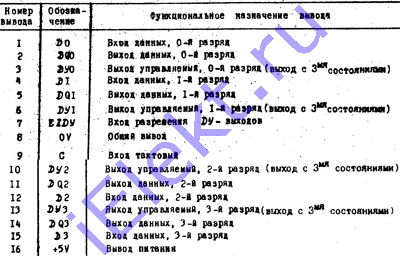

Таблица назначения контактов микросхемы
|
Номер контакта |
Обозначение | Функциональное назначение контактов |
| 1 | D0 | Вх данных, 0-разряд |
| 2 | DQ0 | Вых данных , 0-разряд |
| 3 | DY0 | Вых управляемый, 0-разряд (вых с 3-мя состояниями) |
| 4 | D1 | Вх данных, 1-разряд |
| 5 | DQ1 | Вых данных , 1-разряд |
| 6 | DY1 | Вых управляемый, 1-разряд (вых с 3-мя состояниями) |
| 7 | EZDY | Вх разрешения DY-выходов |
| 8 | 0V | Общий выв |
| 9 | C | Вх тактовый |
| 10 | DY2 | Вых управляемый, 2-разряд (вых с 3-мя состояниями) |
| 11 | DQ2 | Вых данных , 2-разряд |
| 12 | D2 | Вх данных, 2-разряд |
| 13 | DY3 | Вых управляемый, 3-разряд (вых с 3-мя состояниями) |
| 14 | DQ3 | Вых данных , 3-разряд |
| 15 | D3 | Вх данных, 3-разряд |
| 16 | +5V | Выв питания |

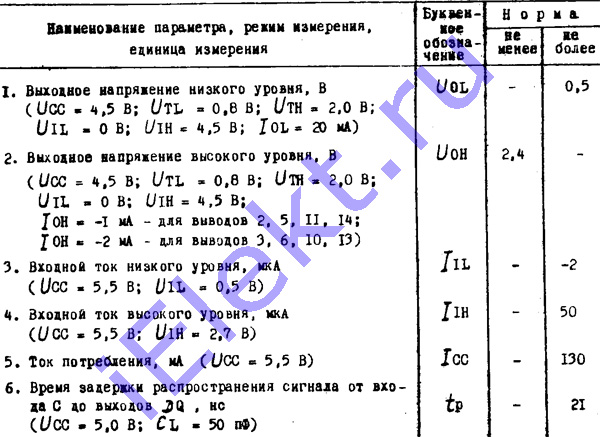

Электрические параметры
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение |
Норма | |
| больше | меньше | ||
| 1. Выходное напряжение низкого уровня, V (Ucc=4,5V, U TL=0,8V; U TH=2,0V; U IH=4,5V; U IL=0V; I OL=20mA) | U OL | - | 0,5 |
| 2. Выходное напряжение высокого уровня, V (Ucc=4,5V, U TL=0,8V; U TH=2,0V; U IH=4,5V; U IL=0V; I OH=-1mA - для выводов 2, 5, 11, 14; I OH=-2mA - для выводов 3, 6, 10, 13) | U OH | 2,4 | - |
| 3. Входной ток низкого уровня, uA (Ucc=5,5V; U IL=0,5V) | I IL | - | -2 |
| 4. Входной ток высокого уровня, uA(Ucc=5,5V; U IH=2,7V) | I IH | - | 50 |
| 5. Ток потребления, mA (Ucc=5,5V) | I CC | - | 130 |
| 6. Время задержки распространения сигнала от входа С до входов DQ, ns (Ucc=5,0V, С L=50pF) | tp | - | 21 |
Предельные 1804ИР1 параметры
