1882ВЕ52У микросхемы полупроводниковой:

1882ВЕ52У — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения в системах встроенного управления с функционалом 8-разрядная ОЭВМ с Flash-памятью. Микросхемы выполненны в керамометаллическом корпусе 1116.48-2В. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям АЕЯР.431280.286ТУ и АЕЯР.431280.286-02ТУ.

Ссылки на технические материалы

ссылки на 1882ВЕ52У дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Схема расположения контактов микросхемы

схема расположения выводов
Обозначение выводов показанно условно.
Вес не превышает 3g.
Нумерация контактных площадок против часовой стрелки.

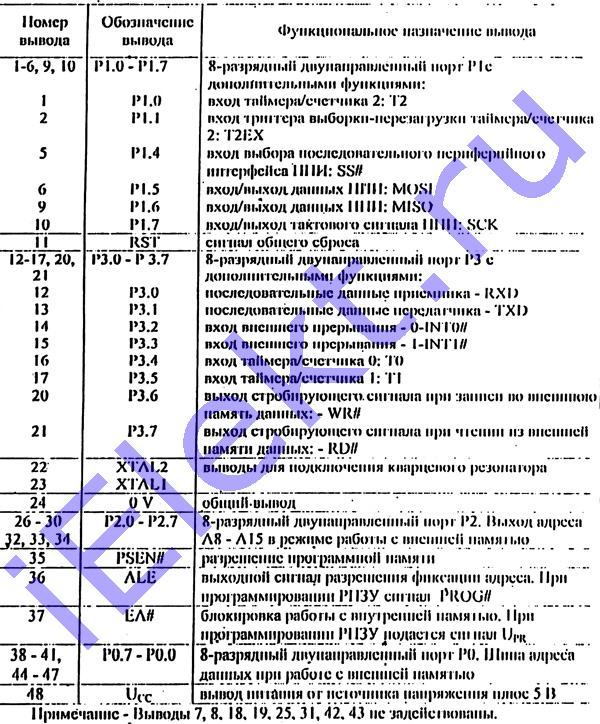

Таблица назначения контактов микросхемы

таблица назначения 1882ВЕ52У контактов:
Номер
конт
Обозна-
чение
Функциональное назначение контактов
1-6, 9, 10 Р1.0-Р1.7 восьмиразрядный 2-направленный порт Р1 с допфункциями:
1 Р1.0 вх таймера/счетчика 2: Т2
2 Р1.1 вх триггера выборки-перезагрузки таймера/счетчика 2: Т2EX
5 Р1.4 вх выб последоват переферийного интерфейса (ППИ): SS#
6 Р1.5 вх/вых данных ППИ: MOSI
9 Р1.6 вх/вых данных ППИ: MOSO
10 Р1.7 вх/вых тактового сигнала ППИ: SCK

11 RST сигнал общего сброса

12-17, 20, 21 Р3.0-Р3.7 восьмиразрядный 2-направленный порт Р3 с допфункциями:
12 Р3.0 последоват данные приемника - RXD
13 Р3.1 последоват данные 1882ВЕ52У передатчика - TXD
14 Р3.2 вх внешн прерыв - 0-INT0#
15 Р3.3 вх внешн прерыв - 0-INT1#
16 Р3.4 вх таймера/счетчика 0: Т0
17 Р3.5 вх таймера/счетчика 1: Т1
20 Р3.6 вых стробирующ сигнала при записи во внешнюю память данных: - WR#
21 Р3.7 вых стробирующ сигнала при чтении во внешней памяти данных: - RD#

22 XTAL2 выв для подключения кварцего резонатора
23 XTAL1
24 0V общий выв
26-30, 32, 33, 34 Р2.0-Р2.7 восьмиразрядный 2-направленный порт Р2. Вых адреса А8-А15 в режиме работы с внешней памятью
35 PSEN# разрешение программной памяти
36 ALE выходной сигнал разрешения фиксации адреса. При программировании РПЗУ сигнал PROG#
37 EA# блокировка работы с внутренней памятью. При программировании РПЗУ подается сигнал U PR
38-41, 44-47 Р0.7-Р0.0 восьмиразрядный 2-направленный порт Р0. Шина адреса данных при работе с внешней памятью
48 Uсс выв питания от источника напряжения плюс 5V
Примечание - Выводы 7, 8, 18, 19, 25, 31, 42, 43 не задействованны.

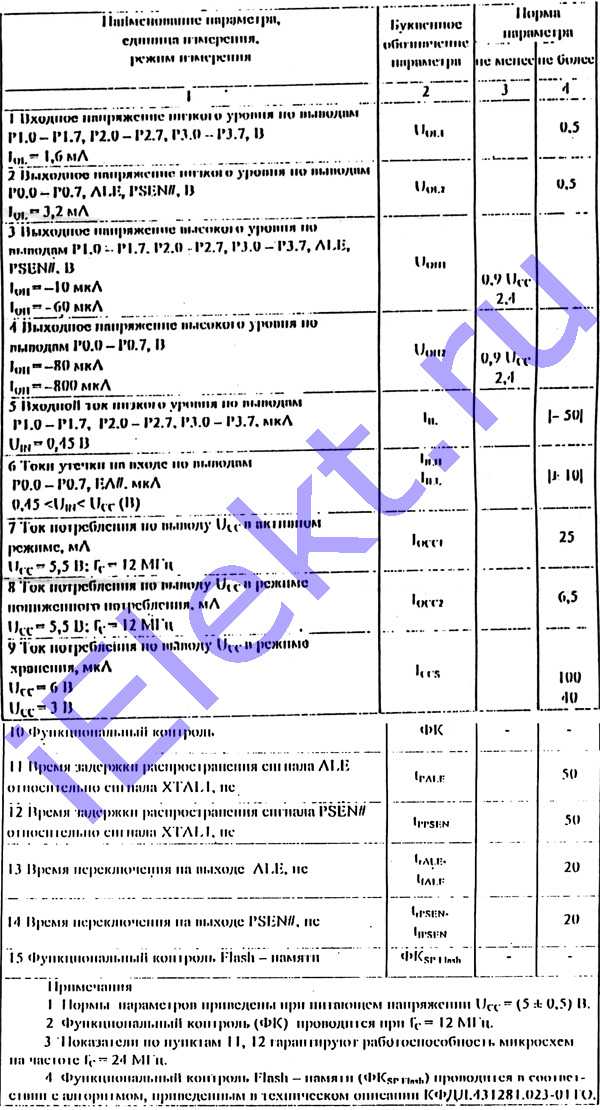

Электрические параметры

таблица основных электрических 1882ВЕ52У параметров:
Наименование параметра, режим измерения, единица измерения Буквенное
обозначение
Норма
больше меньше
1. Входное напряжение низкого уровня по выводам Р1.0-Р1.7, Р2.0-Р2.7, Р3.0-Р3.7, V (I OL=1,6mA) U OLI   0,5
2. Входное напряжение низкого уровня по выводам Р0.0-Р0.7, ALE, PSEN#, V (I OL=3,2mA) U OLI   0,5
3. Выходное напряжение высокого уровня по выводам Р1.0-Р1.7, Р2.0-Р2.7, Р3.0-Р3.7, ALE, V: (I OH=-10uA) U OHI 0,9Ucc
(I OH=-60uA) 2,4
4. Выходное напряжение высокого уровня по выводам Р0.0-Р0.7, V: (I OH=-80uA) U OHI 0,9Ucc
(I OH=-800uA) 2,4
5. Входной ток низкого уровня по выводам Р1.0-Р1.7, Р2.0-Р2.7, Р3.0-Р3.7, uA: (U IH=0,45V) I IL   /-50/
6. Ток утечки на входе по выводам Р0.0-Р0.7, EA#, uA (0,45<U IH<Ucc(V)) I   /+-10/
7. Ток потребления по выводу Uсс в активном режиме, mA (Ucc=5,5V, fг=12MHz) I OCC1   25
8. Ток потребления по выводу Ucc в режиме пониженного потребления, mA (Ucc=5,5V, fг=12MHz) I OCC2   6,5
9. Ток потребления 1882ВЕ52У по выводу Ucc в режиме хранения, uA (Ucc=6V) I OCC3   100
(Ucc=3V)   40
10. Функциональный контроль ФК - -
11. Время задержки распространения сигнала ALE относительно сигнала XTAL1, ns tpALE   50
12. Время задержки распространения сигнала PSEN# относительно сигнала XTAL1, ns tpPSEN   50
13. Время переключения на выходе ALE, ns tALE   20
14. Время переключения на выходе PSEN#, ns tPSEN   20
15. Функциональный контроль Flash-памяти ФК SP Flash - -
Примечания
1. Нормы параметров приведены при питающем напряжении Uсс=(5+-0,5)V.
2. Функциональный контроль (ФК) проводится при fc=12MHz.
3. Показатели по пунктам 11, 12 гарантируют работу микросхем на частоте fc=24MHz.
4. Функциональный контроль Flash-памяти (ФК SP Flash) проводится в соответствии с алгоритмом, приведенном в техническом описании КФДЛ.431281.023-01ТО

Предельные 1882ВЕ52У параметры
