2А516А1-5, Диод СВЧ полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2А516А1 диода полупроводникового:
2А516А1-5 — кремний сплавные PIN полупроводниковые СВЧ переключательные бескорпусные. Климатическое исполнение УХЛ и соответствует 2) техническим условиям 3.360.001ТУ. Используются в РЭА в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Маркировка наносится на таре соответствующая типономиналу. Диоды СВЧ (артикулярное наименование по ГОСТ)Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | страница | |
Знак завода изготовителя

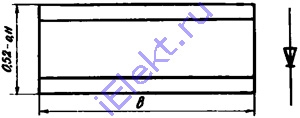

Схема расположения выводов
| Наименование: | Размеры В: |
| 2А516А | диам. 0,95-0,13 |
| 2А516А1 | диам. 0,84-0,14 |
| Вес меньше 1,3mg |
Назначение контактов

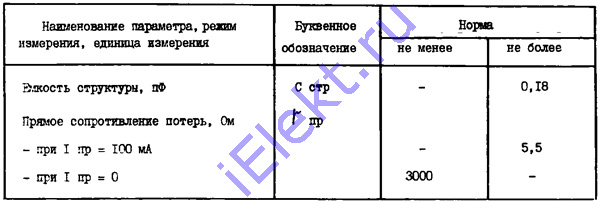

Основные электро параметры при t=25+-10oC
| Название параметра (режим измерения), единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Емкость структуры, pF | Cстр | - | 0,18 |
| Прямое сопротивление потерь, Om - при Iпр=100mA | rпр | - | 5,5 |
| - при Iпр=0 | 3000 | - | |
Предельные 2А516А1-5 параметры
