2П913Б транзистора полевого:

2П913Б — кремниевые эпитаксиально-планарные полевые с изолированным затвором и каналом n-типа. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования, для усиления и генерирования сигналов в диапазоне частот до 400MHz в непрерывном и импульсном режимах при напряжении питания меньше 45V, а также в переключающих устройствах. В металлокерамическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на керамической части корпуса. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия аА0.339.367ТУ. Полевой транзистор артикул согласно ГОСТ.

Ссылки на технические материалы

ссылки на 2П913Б дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

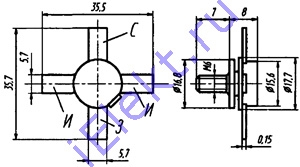

Схема расположения выводов

2П913Б схема расположения выводов
Вес не превышает 12g.

Назначение выводов

назначение выводов

Основные электро параметры при t=25+-10 градусов цельсия

таблица основных электро параметров:
Наименование параметра, (режим измерения), единица измерения Допуск
2П913А 2П913Б
больше меньше больше меньше
Выходная мощность, W, при f=400MHz, Uси=45V: Pвх=50W 100 120
Pвх=35W     70 90
Коэффициент усиления по мощности, dB, при f=400MHz, Uси=45V: Pвых=100W 4 5
Pвых=70W     4 5,4
Коэффициент полезного действия, %, при f=400MHz, Uси=45V: Pвых=100W 46 50
Pвых=70W     40 49
Крутизна характеристики, A/V, при Uси=20V, Ic=3A 1 2,5 1 2,5
Ток стока, A, при Ucи=20V, Uзи=20V 14 19 10 14
Остаточный ток стока, mA, при Uси=50V, Uзи=-10V 20 200 20 200
Ток утечки затвора, uA, при Uзи=—25V   1   1
Начальный ток стока, mA, при Uси=20V, Uзи=0: T=+25oC - 300   300
T=-60oC - 300   300
T=+125oC - 1000   1000
Емкость затвор-исток, pF, при разомкнутом выводе стока и f=1Mhz, Uзи=25V 300 390 300 390

Предельные 2П913Б параметры
