транзисторы кремний эпитаксиальнопланарные ионнолегированные полевые с затвором PN перехода каналом P спаренные, назначение для применения в входящих каскадах дифференциальных мало шумящих усилителей НЧ и постоянного тока с большим сопротивлением на входе. Сборки биполярные полевые полупроводниковые используются в РЭА в широком спектре использования. Матрицы выполнены металлостеклянном корпусе с гибкими выводами. Модель прибора, знак завода и дата выпуска наносится на металической части корпуса. Климатическое исполнение УХЛ и соответствует 2) техническим условиям аА0.339.033ТУ.

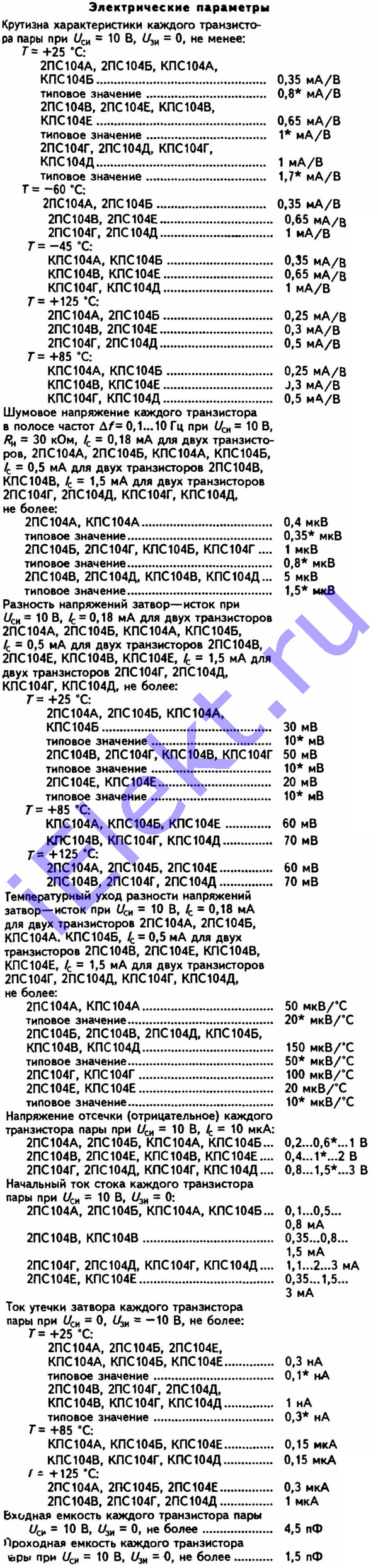

основные электро параметры:
Наименование параметра (режим замера), единица замера |
Допуск |
больше |
меньше |
Крутизна характеристики отдельного транзистора в паре, mA/V при Uси=10V, Uзи=0: Т=+25oС: 2ПС104А, 2ПС104Б, КПС104А, КПС104Б |
0,35 |
|
типовое значение |
0,8 |
|
2ПС104В, 2ПС104Е, КПС104В, КПС104Е |
0,65 |
|
типовое значение |
1 |
|
2ПС104Г, 2ПС104Д, КПС104Г, КПС104Д |
1 |
|
типовое значение |
1,7 |
|
T=-60oС: 2ПС104А, 2ПС104Б |
0,35 |
|
2ПС104В, 2ПС104Е |
0,65 |
|
2ПС104Г, 2ПС104Д |
1 |
|
Т=-45oС: КПС104А, КПС104Б |
0,35 |
|
КПС104В, КПС104Е |
0,65 |
|
КПС104Г, КПС104Д |
1 |
|
T=+125oC: 2ПС104А, 2ПС104Б |
0,25 |
|
2ПС104В, 2ПС104Е |
0,3 |
|
2ПС104Г, 2ПС104Д |
0,5 |
|
Т=+85oC: КПС104А, КПС104Б |
0,25 |
|
КПС104В, КПС104Е |
0,3 |
|
КПС104Г, КПС104Д |
0,5 |
|
Шумовой вольтаж отдельного транзистора в полосе частот ^f=0,1...10Hz, uV, при Uси=10V, Rн=30kOm, Iс=0,18mA для двух транзисторов 2ПС104А, 2ПС104Б, КПС104А, КПС104Б, Iс=0,5mA для двух транзисторов 2ПС104В, КПС104В, Iс=1,5mA для двух транзисторов 2ПС104Г, 2ПС104Д, КПС104Г, КПС104Д: 2ПС104А, КПС104А |
|
0,4 |
типовое значение |
|
0,35 |
2ПС104Б, 2ПС104Г, КПС104Б, КПС104Г |
|
1 |
типовое значение |
|
0,8 |
2ПС104В, 2ПС104Д, КПС104В, КПС104Д |
|
5 |
типовое значение |
|
1,5 |
Разность вольтажей затвор/исток, mV, при Uси=10V, Iс=0,18mA для двух транзисторов 2ПС104А, 2ПС104Б, КПС104А, КПС104Б, Iс=0,5mA для двух транзисторов 2ПС104В, 2ПС104Е, КПС104В, КПС104Е, Iс=1,5mA для двух транзисторов 2ПС104Г, 2ПС104Д, КПС104Г, КПС104Д: Т=+25oС: 2ПС104А, 2ПС104Б, КПС104А, КПС104Б |
|
30 |
типовое значение |
|
10 |
2ПС104В, 2ПС104Г, КПС104В, КПС104Г |
|
50 |
типовое значение |
|
10 |
2ПС104Е, КПС104Е |
|
20 |
типовое значение |
|
10 |
Т=+85oС: КПС104А, КПС104Б, КПС104Е |
|
60 |
КПС104В, КПС104Г, КПС104Д |
|
70 |
T=+125oС: 2ПС104А, 2ПС104Б, 2ПС104Е |
|
60 |
2ПС104В, 2ПС104Г, 2ПС104Д |
|
70 |
Температурный уход разности вольтажа затвор/исток, uV/oC, при Uси=10V, Iс=0,18mA для двух транзисторов 2ПС104А, 2ПС104Б, КПС104А, КПС104Б, Iс=0,5mA для двух транзисторов 2ПС104В, 2ПС104Е, КПС104В, КПС104Е, Iс=1,5mA для двух транзисторов 2ПС104Г, 2ПС104Д, КПСЮ4Г, КПС104Д: 2ПС104А, КПС104А |
|
50 |
типовое значение |
|
20 |
2ПС104Б, 2ПС104В, 2ПС104Д, КПС104Б, КПС104В, КПС104Д |
|
150 |
типовое значение |
|
50 |
2ПС104Г, КПС104Г |
|
100 |
2ПС104Е, КПС104Е |
|
20 |
типовое значение |
|
10 |
Вольтаж отсечки (отрицательное) отдельного транзистора в паре, V, при Uси=10V, Iс=10uA: 2ПС104А, 2ПС104Б, КПС104А, КПС104Б |
0,2 |
1 |
2ПС104В, 2ПС104Е, КПС104В, КПС104Е |
0,4 |
2 |
2ПС104Г, 2ПС104Д, КПС104Г, КПС104Д |
0,8 |
3 |
Начальный ампераж стока отдельного транзистора в паре, mA, при Ucи=10V, Uзи=0: 2ПС104А, 2ПС104Б, КПС104А, КПС104Б |
0,1 |
0,8 |
2ПС104В, КПС104В |
0,35 |
1,5 |
2ПС104Г, 2ПС104Д, КПС104Г, КПС104Д |
1,1 |
3 |
2ПС104Е, КПС104Е |
0,35 |
3 |
Ампераж утечки затвора отдельного транзистора в паре, nA, при Uси=0, Uзи=-10V: T=+25oС: 2ПС104А, 2ПС104Б, 2ПС104Е, КПС104А, КПС104Б, КПС104Е |
|
0,3 |
типовое значение |
|
0,1 |
2ПС104В, 2ПС104Г, 2ПС104Д, КПС104В, КПС104Г, КПС104Д |
|
1 |
типовое значение |
|
0,3 |
Т=+85oС: КПС104А, КПС104Б, КПС104Е, uA |
|
0,15 |
КПС104В, КПС104Г, КПС104Д, uA |
|
0,15 |
T=+125oC: 2ПС104А, 2ПС104Б, 2ПС104Е, uA |
|
0,3 |
2ПС104В, 2ПС104Г, 2ПС104Д, uA |
|
1 |
Входная емкость отдельного транзистора в паре, pF, Uси=10V, Uзи=0 |
|
4,5 |
Проходная емкость отдельного транзистора, pF, при Uси=10V, Uзи=0 |
|
1,5 |
