2С133А стабилитрона прецизионного:

2С133А — стабилитроны полупроводниковые кремниевые диффузионно-сплавные p-n типа. Исполнение в слеклянном корпусе. Климатическое исполнение УХЛ диода Зенера: 2) соответствует частным техническим условиям СМ3.362.805ТУ (ранее ГОСТ В 22468-77 и частным техническим условиям 3.362.805ТУ). Используются в радиоэлектронной аппаратуре широкого спектра применения в качестве стабилизации напряжения в цепях постоянного тока. Марка (типономинал) стабилитрона цветным кодом наносится на корпусе. Полупроводниковый стабилитрон артикул согласно ГОСТ.

Ссылки на технические материалы

ссылки на 2С133А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

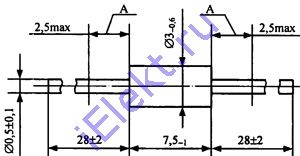

Схема расположения и назначение выводов

назначение выводов, схема и расположение
Размеры выводов в зоне А не регламентированны.
Вес не превышает 0,3г.
Таблица обозначения стабилитронов цветным кодом:
Тип стабилитрона Цвет кольцевой полосы со стороны катодного вывода Цвет кольцевой полосы со стороны анодного вывода
2С133А белый черный
2С139А зеленый черный
2С147А - черный
2С156А оранжевый черный
2С168А красный черный
Примечание. Оттенок цвета не регламентируется.
Допустимое значение статического потенциала 1000V.

Основные электро параметры при t=25+-10 градусов Цельсия

основные электро параметры:
Наименование параметра, единица замера, режим замера Обозначено буквами Показатели допуска
2С133А 2С139А 2С147А 2С156А 2С168А
больше меньше больше меньше больше меньше больше меньше больше меньше
Напряжение стабилизации, V, при токе стабилизации Iст=10mA Uст 2,97 3,63 3,51 4,29 4,23 5,17 5,04 6,16 6,12 7,48
Дифференциальное сопротивление, Om, при токе стабилизации Iст=10mA Rст   65   60   56   46   28
Дифференциальное сопротивление, Om, при токе стабилизации Iст=3mA   180   180   160   160   120

Предельные 2С133А параметры
