2Т3123А транзистора кремниевого:

2Т3123А-2 — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные PNP-типа малой мощности с нормированным коэффициентом шума, используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в линейных, импульсных и ключевых режимах в составе гибридных ИМ и микросборок. Производятся в керамическом негерметизированном держателе КТ-22-2. Марка триода наносится на кристаложержателе цветной точкой: тип А - розовой; тип Б - белого; тип В - синего. Вес не превышает 0,1g. Климатическое исполнение УХЛ и соответствует техусловиям: 1) аАО.336.622 ТУ; 2) аАО.339.191ТУ.

Ссылки на технические материалы

ссылки на 2Т3123А-2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

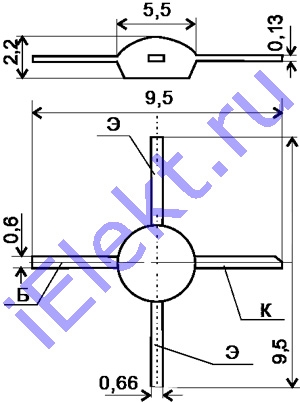

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

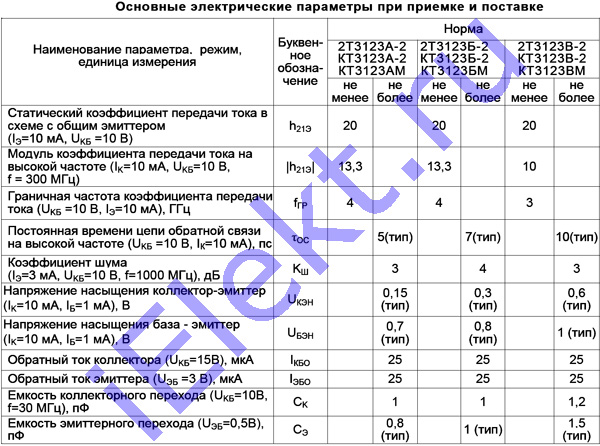

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим замера, единица замера Обознач.
буквой		 Допуск
2Т3123А-2 2Т3123Б-2 2Т3123В-2
больше меньше больше меньше больше меньше
Статический КП тока в схеме с ОЭ (Iэ=10mA, UKБ=10V) h21Э 20   20   20
Модуль КП тока на высокой частоте (IK=10mA, UKБ=10V, f=300MHz) /h21Э/ 13,3   13,3   10
Граничная частота КП тока (UKБ=10V, IЭ=10mA), GHz fГР 4   4   3
Постоянная времени цепи ОС на высокой частоте (UKБ=10V, IК=10mA), ps tОС   5   7   10
Коэффициент шума (IЭ=3mA, UKБ=10V, f=1000MHz), dB KШ   3   4   3
Напряжение насыщения коллектор-эмиттер (IK=10mA, IБ=1mA), V UКЭН   0,15   0,3   0,6
Напряжение насыщения база - эмиттер (IK=10mA, IБ=1mA), V UБЭН   0,7   0,8   1
Обратный ток коллектора (UKБ=15V), uA IКБО   25   25   25
Обратный ток эмиттера (UЭБ=3V), uA IЭБО   25   25   25
Емкость коллекторного перехода (UKБ=10V, f=30MHz), pF CК   1   1   1,2
Емкость эмиттерного перехода (UЭБ=0,5V), pF CЭ   0,8   1   1,5

Предельные 2Т3123А-2 параметры
