2Т3130Б транзистора кремниевого:
2Т3130Б-9 — транзистор биполярный артикул согласно ГОСТтранзисторы кремний эпитаксиально-планарные NPN-типа усиливающие используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения во входных каскадах мало-шумящих НЧ, в ВЧ, генерирующих, стабилизирующих напряжение схемах в составе гибридных ИМ и микросборок. Производятся в пластиковом корпусе с жесткими выводами КТ-46А. Марка триода указывается на этикетке к рупповой таре. Вес не превышает 0,1g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.569ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

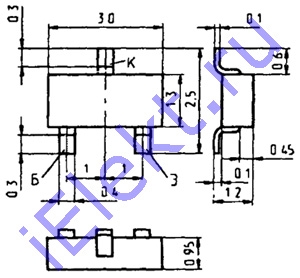

Расположения контактов схематическое и назначение контактов

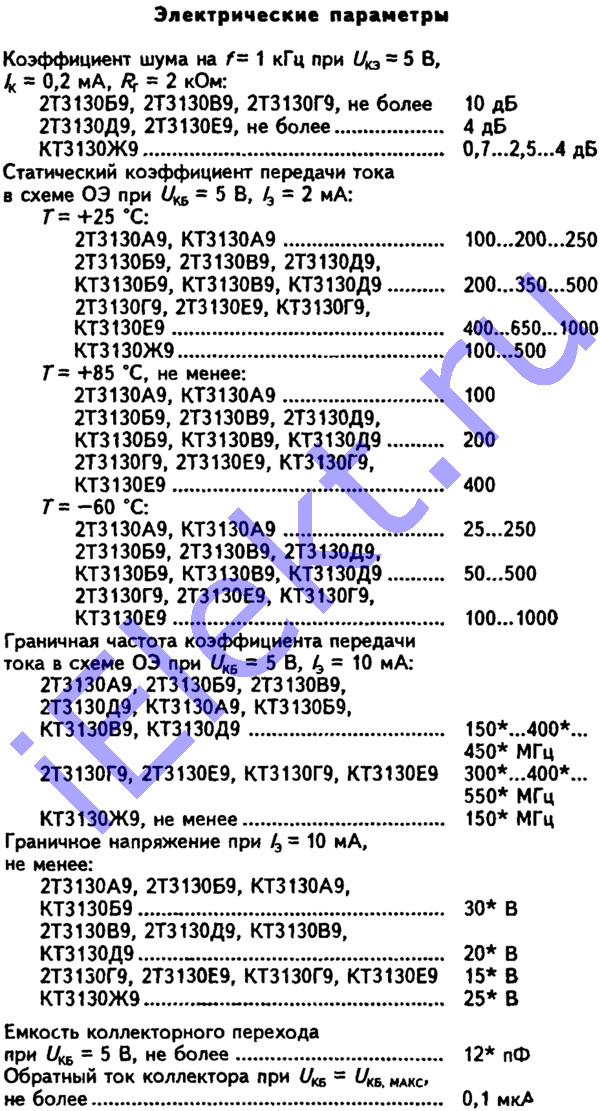

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Допуск | |||||||||||
| 2Т3130А9 | 2Т3130Б9 | 2Т3130В9 | 2Т3130Г9 | 2Т3130Д9 | 2Т3130Е9 | |||||||
| > | < | > | < | > | < | > | < | > | < | > | < | |
| Коэффициент шума на f=1kHz, dB, при Uкэ=5V, Iк=0,2mA, Rг=2Om | 10 | 10 | 10 | 4 | 4 | |||||||
| Статический КП тока в схеме ОЭ при Uкб=5V, Iэ=2mA: T=+25oС | 100 | 250 | 200 | 500 | 200 | 500 | 200 | 500 | 200 | 500 | 200 | 500 |
| T=+85oС | 100 | 200 | 200 | 400 | 200 | 400 | ||||||
| T=-60oС | 25 | 250 | 50 | 500 | 50 | 500 | 100 | 1000 | 50 | 500 | 100 | 1000 |
| Граничная частота КП тока в схеме ОЭ, MHz, при Uкб=5V, Iэ=10mA | 450 | 450 | 450 | 550 | 450 | 550 | ||||||
| Граничное напряжение, V, при Iэ=10mA | 30 | 30 | 20 | 25 | 20 | 25 | ||||||
| Емкость коллекторного перехода, pF, при Uкб=5V | 12 | 12 | 12 | 12 | 12 | 12 | ||||||
| Обратный ток коллектора, uA, при Uкб=Uкб.max | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | ||||||
Предельные 2Т3130Б-9 параметры
