2Т3133А, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Т3133А транзистора кремниевого:
2Т3133А — транзисторы полупроводниковые биполярные эпитаксиально-планарные NPN переключающий, назначены для использования в РЭА широкого спектра назначения в усиливающих, умножающих и автогенерирующих устройствах. Исполнение в металлокерамическом корпусе. Маркировка транзисторов на корпусе. Климатическое исполнение транзистора УХЛ и соответствуют 2) техусловиям аА0.339.305ТУ.Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Эмблема завода изготовителя.

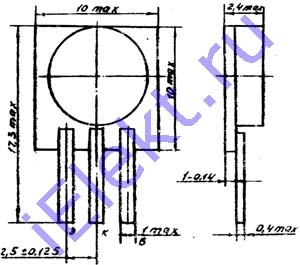

Назначение контактов
Вес не превышает 0,6g.

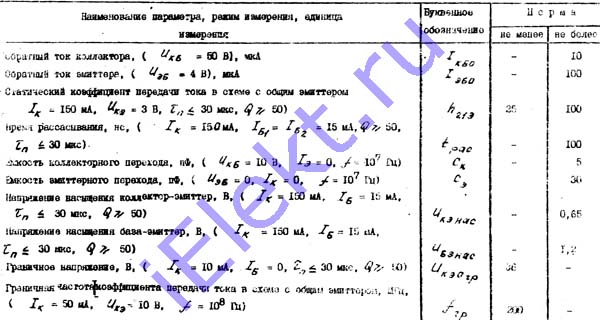

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Инверсный ампераж коллектора, (U к/б=50V), uA | Iкбо | 10 | |
| Инверсный ампераж эмиттера, (U э/б=4V), uA | Iэбо | 100 | |
| Статический КП ампеража в схеме с объединенным эмиттером (I к=150mA, Uк/э=3V, t n<=30us, Q>=50) | h21э | 25 | 100 |
| Продолжительность рассасывания, ns, (I к=150mA, I б1=I б2=15mA, t n<=30us, Q>=50) | tрас | 100 | |
| Емкость коллекторного перехода, pF (U к/б=10V, Iэ=0, f=10^7Hz) | Cк | 5 | |
| Емкость эмиттерного перехода, pF (Uэ/б=0, I к=0, f=10^7Hz) | Cэ | 30 | |
| Вольтаж насыщения К-Э, V (I к=150mA, I б=15mA, t n<=30us, Q>=50) | Uкэ нас | 0,65 | |
| Вольтаж насыщения Б-Э, V (I к=150mA, I б=15mA, t n<=30us, Q>=50) | Uбэ нас | 1,2 | |
| Пограничный вольтаж, V (I к=10mA, I б=0, t n<=30us, Q>=50) | Uкэогр | 36 | |
| Пограничная частота КП ампеража в схеме с объединенным эмиттером, MHz, (Iк=50mA, Uкэ=10V, f=10^8Hz) | fгр | 200 | |
Предельные 2Т3133А параметры
