2Т354Б-2, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Т354Б транзистора кремниевого:
2Т354Б-2 — транзистор биполярный артикул согласно ГОСТтранзисторы полупроводниковые биполярные используются в радиоэлектронной аппаратуре в широком спектре применения и назначение их для применения в усилительных устройствах. Триоды полупроводниковые эпитаксиальнопланарные структуры NPN. Рабочий температурный диапазон от -60 до +125оС. Производятся в бескорпусном исполнении на никелеевом кристалодержателе с гибкими контактами. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Тип прибора указывается на групповом вкладыше транзистора. Климатическое исполнение УХЛ и соответствует техническим условиям 2) 0.336.038ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

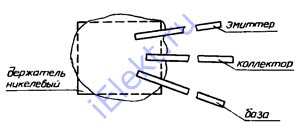

Схема расположения и назначение выводов
Гарантированная для монтажа длина выводов 8mm max от держателя.
Транзисторы поставляются в возвратной таре ТС1а.
Основные электро параметры при t=25+-10 градусов Цельсия
| Название параметра, единица замера, режим замера, тип транзистора | Допуск | |
| больше | меньше | |
| Статический коэффициент передачи тока (Uкб=2V, Iк=5mA): | ||
| 2Т...А-2 | 40 | 200 |
| 2Т354Б-2, 2Т...В-2 | 90 | 360 |
| Обратный ток коллектора, uA (Uкб=10V) | - | 0,5 |
| Обратный ток эмиттера, uA (Uэб=4V) | - | 1 |
| Модуль коэффициента передачи тока на высокой частоте (Uкб=2V, Iэ=5mA, f=10^8Hz): | ||
| 2Т...А-2 | 11 | |
| 2Т354Б-2, 2Т...В-2 | 15 | |
| Входное сопротивление в схеме с общей базой в режиме малого сигнала, Om (Uкб=2V, Iэ=5mA, f=(50-1000)Hz): | ||
| 2Т...А-2, 2Т354Б-2 | - | 10 |
| 2Т...В-2 | - | 11 |
| Постоянная времени цепи обратной связи на высокой частоте, ns (Uкб=2V, Iэ=5mA, f=3*10^7Hz): | ||
| 2Т...А-2 | - | 25 |
| 2Т354Б-2, 2Т...В-2 | - | 30 |
| Граничное напряжение, V (Iэ=5mA) | 10 | - |
| Емкость коллекторного перехода, pF (Uкб=5V, f=10^7Hz) | - | 1,3 |
| Емкость эмиттерного перехода, pF (Uкб=5V, f=10^7Hz) | - | 1,2 |
Предельные 2Т354Б-2 параметры
