2Т360Б транзистора кремниевого:
2Т360Б-1 — транзистор биполярный артикул согласно ГОСТтранзисторы полупроводниковые биполярные используются в радиоэлектронной аппаратуре в широком спектре применения и назначение их для применения в усилительных устройствах. Триоды полупроводниковые эпитаксиальнопланарные структуры PNP. Рабочий температурный диапазон от -60 до +125оС. Производятся в бескорпусном исполнении на никелеевом кристалодержателе с гибкими контактами. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Тип прибора указывается на групповом вкладыше транзистора. Климатическое исполнение УХЛ и соответствует техническим условиям 2) 0.365.059ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

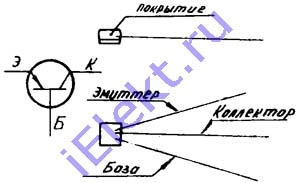

Схема расположения и назначение выводов
Вес не превышает 0,005g.
Основные электро параметры при t=25+-10 градусов Цельсия
| Название параметра, единица замера, режим замера, тип транзистора | Буквенное обозначение | Допуск | |||||
| 2Т360А-1 | 2Т360Б-1 | 2Т360В-1 | |||||
| больше | меньше | больше | меньше | больше | меньше | ||
| Статический коэффициент передачи тока в схеме с общим эмиттером при Uкб=2V, Iэ=10mA, tи<=2ms | h21 | 25 | 70 | 40 | 120 | 80 | 240 |
| Обратный ток коллектора, uA, при: Uкб=25V | Iкбо | 1 | |||||
| Uкб=20V | 1 | 1 | |||||
| Обратный ток эмиттера, uA, при: Uэб=5V | Iэбо | 0,5 | |||||
| Uэб=4V | 0,5 | 0,5 | |||||
| Модуль коэффициента передачи тока на высокой частоте при Uкб=2V, Iэ=5mA, f=100MHz | /h21/ | 3 | 4 | 4 | |||
Предельные 2Т360Б-1 параметры
