2Т866А, Транзистор биполярный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Т866А транзистора кремниевого:
2Т866А — биполярный транзистор артикул согласно ГОСТтранзисторы кремний эпитаксиальнопланарные системы NPN мощные быстродействующие переключательные назначение для использования в малогабаритных источниках питания ключевого типа. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Транзисторы выполнены в керамометалическом корпусе. Модель прибора, знак завода и дата выпуска наносится на верхней керамической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует техническим условиям: 2) аА0.339.431ТУ; 1) АДБК.432140.238.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | габариты | параметры |
| эксплуатация | ||
Знак завода изготовителя

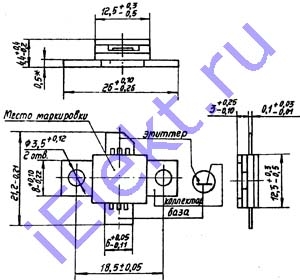

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка

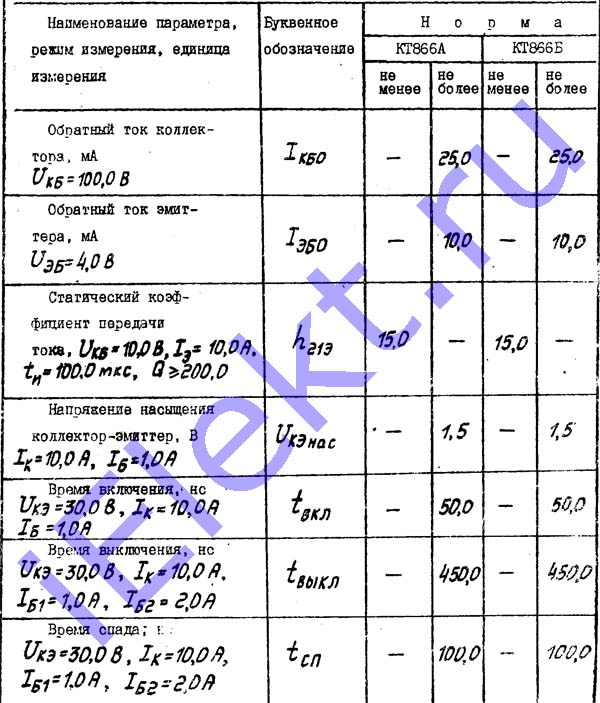

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра (режим замера), единица замера | Обозначение буквой | Допуск | |||
| 2Т866А | 2Т866Б | ||||
| больше | меньше | больше | меньше | ||
| Инверсный ток коллектора, mA (U кб=100V) | I кбо | - | 25,0 | - | 25,0 |
| Инверсный ток эмиттера, mA (U эб=4V) | I эбо | - | 10,0 | - | 10,0 |
| Статический КП тока (Uкб=10V, Iэ=10A, tп=100us, Q>=200) | h 21э | 15,0 | - | 15,0 | - |
| Напряжение насыщения коллектор-эмиттер, V (Iк=10A, Iб=1A) | Uкэ нас | - | 1,5 | - | 1,5 |
| Время включения, ns (Uкэ=30V, Iк=10A, Iб=1A) | tвкл | - | 50,0 | - | 50,0 |
| Время выключения, ns (Uкэ=30V, Iк=10A, Iб1=1A, Iб2=2A) | tвыкл | - | 450,0 | - | 450,0 |
| Время спада, ns (Uкэ=30V, Iк=10A, Iб1=1A, Iб2=2A) | tсп | - | 100,0 | - | 100,0 |
Предельные 2Т866А параметры
