2Т9123Б транзистора кремниевого:
2Т9123Б — транзистор биполярный артикул согласно ГОСТтранзисторы кремний NPN-типа мощные Дарлингтона с рассеиваемой мощностью 60W и граничной частотой КП по току менее 130MHz, используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в переключающих схемах. Производятся в металлостеклянном корпусе КТ-9. Марка триода наносится на металлической части корпуса. Вес не превышает 20g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.661ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

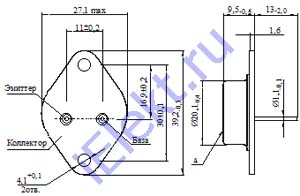

Расположения контактов схематическое и назначение контактов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Допуск | |||
| 2Т9123А | 2Т9123Б | |||
| больше | меньше | больше | меньше | |
| Максимальнодопустимый постоян. ток коллектора, A | 12,5 | 12,5 | ||
| Максимальнодопустимый импульсн. ток коллектора, A | 30 | 30 | ||
| Максимальное напряжение коллектор/эмиттер, V | 60 | 70 | ||
| Максимальнодопустимое постоян. напряжение эмиттер/база при Iк=0, V | 5 | 5 | ||
| Максимальнодопустимая постоян. мощность, рассеиваемая на коллекторе, W | 60 | 60 | ||
| Статический КП тока | 1800 | 18000 | 1600 | 7000 |
| Напряжение насыщения коллектор/эмиттер, V | 1,5 | 1,3 | ||
| Обратный ток коллектор/эмиттер, mA | 5 | 5 | ||
| Граничная частота КП тока, MHz | 130 | 130 | ||
| Максимальнодопустимая температура перехода, оС | 150 | 150 | ||
| Максимальнодопустимая температура ОС, оС | -60 | +125 | -60 | +125 |
Предельные 2Т9123Б параметры
