2Т988А транзистора кремниевого:

2Т988А — транзистор биполярный артикул согласно ГОСТ
транзисторы кремний эпитаксиально-планарные NPN-типа генераторные используются в радиоэлектронной аппаратуре в широком спектре применения и назначены для применения в генерирующих и усиливающих схемах с ОБ в непрерывном и импульсном режиме 0,7...1GHz (тип А), 0,9...1,4GHz (тип Б). Производятся в керамометаллическом корпусе КТ-57. Марка триода наносится на керамической части корпуса. Вес не превышает 5g. Климатическое исполнение УХЛ и соответствует ТУ: 2) аА0.339.426ТУ.

Ссылки на технические материалы

ссылки на 2Т988А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

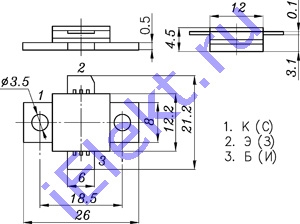

Расположения контактов схематическое и назначение контактов

расположение и назначение выводов, габаритные размеры.

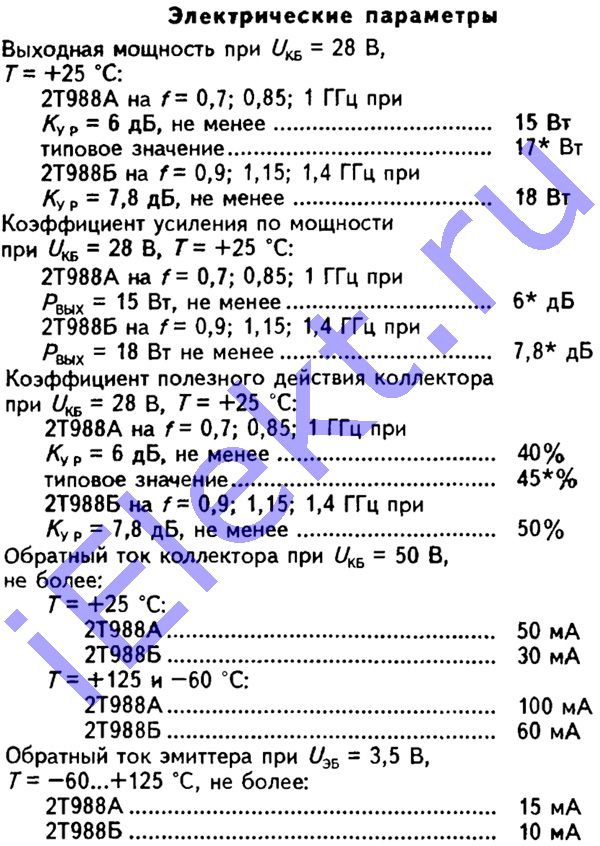

Основные электрические параметры при t=25+-10 градусов Цельсия

таблица основных электрических параметров:
Наименование параметра, режим замера, единица замера Допуск
2Т988А 2Т988Б
больше меньше больше меньше
Выходная мощность, W, при Uкб=28V, T=+25oC: f=0,7; 0,85; 1GHz при Kур=6dB 15
f=0,9; 1,15; 1,4GHz при Kур=7,8dB     18
КУ по мощности, dB, при Uкб=28V, T=+25oC: f=0,7; 0,85; 1GHz при Pвых=15W 6
f=0,9; 1,15; 1,4GHz при Pвых=18W     7,8
КПД коллектора, %, при Uкб=28V, T=+25oC: f=0,7; 0,85; 1GHz при Kур=6dB 40
f=0,9; 1,15; 1,4GHz при Kур=7,8dB     50
Обратный ток коллектора, mA, при Uкб=50V: T=+25oC   50   30
T=+125oC   100   60
Обратный ток эмиттера, mA, при Uэб=3,5V, T=-60...+125oC   15   10

Предельные 2Т988А параметры
