3ЛС339А, Индикатор полупроводниковый

3ЛС339А индикатора цифрового:

3ЛС339А — индикатор цифрознаковый артикул согласно ГОСТ
индикаторы полупроводниковые цифровые предназначены для цифрового воспроизведения знаков в оборудовании в качестве полупроводникового семисегментного индикатора с десятичной точкой, используются в РЭА в широком спектре применения. Арсенидо-фосфидо-галлиевые эпитаксиальнопланарный индикатор цифрововоспроизводящий красного свечения в стекляно-керамическом корпусе. Семисегментный с десятичной точкой, излучение света на нем при подключении прямого тока и в зависимости от комбинации подаваемых сигналов отображение арабскими цифрами от нуля до девяти. Вес не превышает 3гр. Тип прибора указывается на групповом вкладыше. Рабочая температура эксплуатации индикатора от -60 до +125 град С. Климатическое исполнение индикатора УХЛ.
Индикатор 2) соответствуют техническим условиям аА0.339.182 ТУ.
Индикатор 1) соответствуют техническим условиям аА0.336.366 ТУ.

Ссылки на технические материалы

ссылки на 3ЛС339А дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

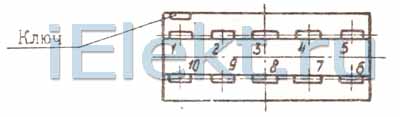

Схема расположения выводов

Назначение выводов

Основные электрические параметры при t=25+-10 градусов Цельсия

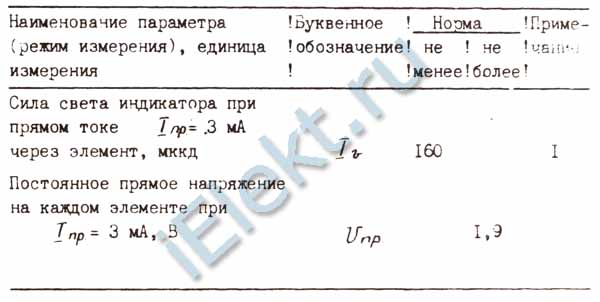

таблица основных 3ЛС339А электрических параметров:

Наименование параметра (режим измерения), единица измерения	Буквенное обозначение	Норма		Примечание
		больше	меньше
Сила-света индикатора при прямовключенном ампераже Iпрям=3mA через секцию, uкд	Iv	160		1
Постоянное прямое нпряжение на каждом элементе при Iпрям=3mA, V	Uпрям		1,9

Примечание
1.У индикатора сила-света - суммарная сила света восьми элементов индикатора;
2.Относительное различие силы света у элементов индикатора меньше 3;
3.Цвет излучения (свечения): красный;
4.Высота знаков: 2,5mm;
5.Сила света одного сегмента : 0,16 mкд;
6.Константный прямовключенный вольтаж меньше 1,9V при 3mA;
7.Предел спектрраспределения : 0,65um;
8.Разрешенный отличие силы-света между секциями: меньше 300%;
9.Предельно разрешенный константный прямовключенный ампераж: 5mA;
10.Предельный кратковременный ампераж: 60mA;
11.Предельно разрешенный инверсный константный вольтаж: 5V

Предельные 3ЛС339А параметры
