3ОТ126А оптопары транзисторной:

3ОТ126А — транзисторная оптопара артикул согласно ГОСТ
оптоприборы полупроводниковые триодные используются в РЭА в широком спектре применения и назначены как переключатели цепей однополярного тока с гальваноразвязкой по вход-выходу. Оптопары транзисторные , состав из кремний планарно-эпитаксиальных NPN триодных фотоприемников и GaAlAs меза-эпитаксиальных излучателей в металлической гильзе со стеклянным изолятором. Вес не превышает 2g. Климатическое исполнение оптопар УХЛ и 2) соответствует техусловиям аА0.339.241ТУ.

Ссылки на технические материалы

ссылки на 3ОТ126А дополнительный материал:
карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

Схема расположения, назначение выводов

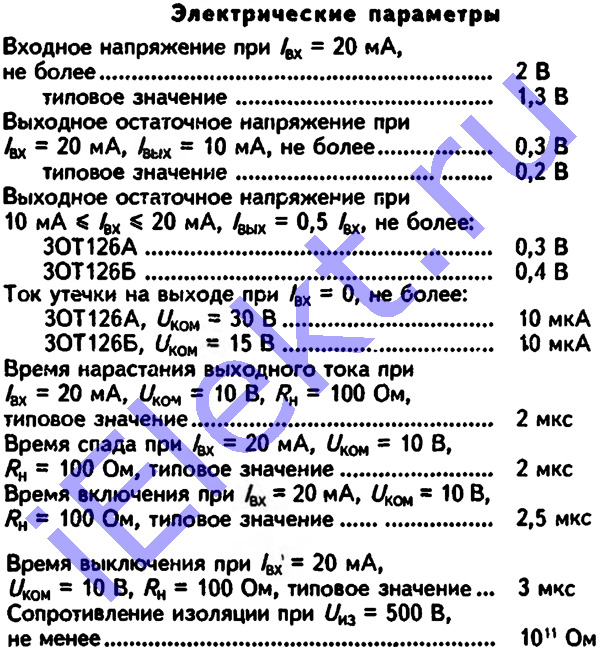

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра, режим измерения, единица измерения.	Допуск
	3ОТ126А		3ОТ126Б
	больше	меньше	больше	меньше
Входное напряжение, V, при Iвх=20mA		2		2
Напряжение выходное в остатке, V: при Iвход=20mA, Iвыход=10mA		0,3		0,3
при 10mA<=Iвход<=20mA, Iвыход=0,5Iвход		0,3		0,4
Ток утекающий на выходе, uA, Iвход=0: Uком=50V		10
Uком=15V				10
Время нарастания выходного сигнала, us, при Iвх=20mA, Rн=100Om, Uком=10V		2		2
Время спада, us, при Iвх=20mA, Rн=100Om, Uком=10V		2		2
Время включения, us, при Iвх=20mA, Rн=100Om, Uком=10V		2,5		2,5
Время выключения, us, при Iвх=20mA, Rн=100Om, Uком=10V		3		3
Сопротивление изоляции, Om, при Uиз=500V	10^11		10^11

Предельные 3ОТ126А параметры
