3ОТ136А оптопары транзисторной:

3ОТ136А — транзисторная оптопара артикул согласно ГОСТ
оптоприборы полупроводниковые триодные используются в РЭА в широком спектре применения и назначены как переключатели цепей однополярного тока с гальваноразвязкой по вход-выходу. Оптопары транзисторные , состав из кремний планарно-эпитаксиальных NPN триодных фотоприемников и GaAlAs меза-эпитаксиальных излучателей в металлической гильзе со стеклянным изолятором. Вес не превышает 2g. Климатическое исполнение оптопар УХЛ и 2) соответствует техусловиям аА0.339.494ТУ.

Ссылки на технические материалы

ссылки на 3ОТ136А дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

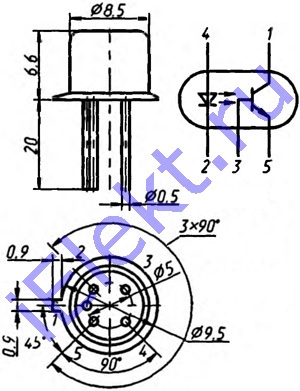

Схема расположения, назначение выводов

схема расположения выводов

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра, режим измерения, единица измерения. Допуск
3ОТ136А 3ОТ136Б
больше меньше больше меньше
U входное, V   1,6   1,6
Напряжение выходное в остатке, V   1,2   1,2
I утекающий на выходе, uA   10   10
Время нарастания выходного сигнала, us   5   5
Время спада, us   30   30
Ток входной, mA   10   10
I входной импульсный, mA   50   50
Сопротивление изоляции, GOm 100   100
U выходное коммутируемое, V   15   30
Ток выходной, mA   20   20
Напряжение изоляции, V   1000   1000
Рабочий диапазон температур ОС, oC -60 +85 -60 +85

Предельные 3ОТ136А параметры
