3П604В1 транзистора полевого:

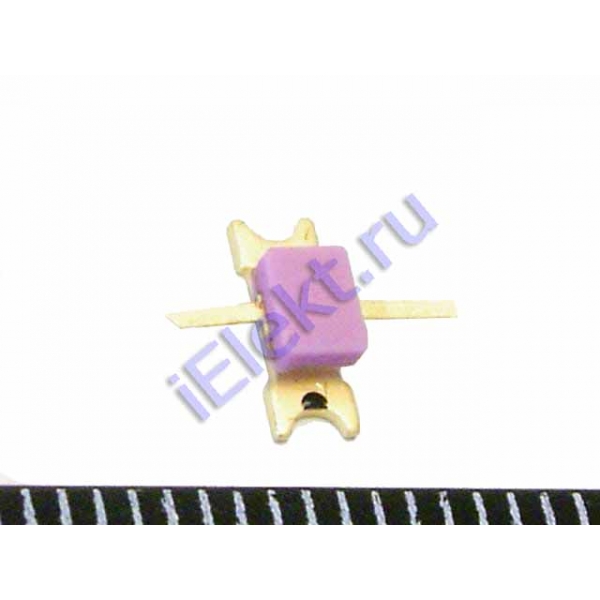

3П604В1-2 — бескорпусные арсенид-галлиевые планарные полевые транзисторы с барьером Шоттки с каналом n-типа СВЧ генерирующий. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования для работы в усиливающих и генерирующих устройствах, автогенераторах, преобразователей частоты, работающих в диапазоне частот до 18GHz. В металлокерамическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Типономинал указывается цветной точкой на металлическом истоке. Климатическое исполнение УХЛ и транзисторы 2) соответствуют технические условия аА0.339.476 ТУ. Полевой транзистор артикул согласно ГОСТ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

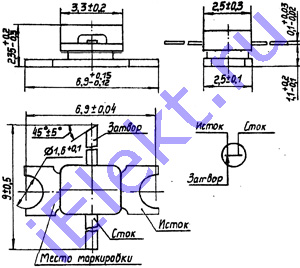

Схема расположения выводов
Маркировочная точка для типа: А1-красная; Б1-синяя; В1-черная; Г1-белая. Вес не превышает 3g
Назначение выводов
Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, (режим измерения), единица измерения | Буквенное обозначение | Допуск | Темпе- ратура, оС |
|||||||
| А1 | Б1 | В1 | Г1 | |||||||
| > | < | > | < | > | < | > | < | |||
| Ток утечки затвора, uA (Uзи=-2,5V) | Iз.ут | - | 20 | - | 20 | - | 20 | - | 20 | 25+-10 |
| - | 20 | - | 20 | - | 20 | - | 20 | -60+-3 | ||
| - | 300 | - | 300 | - | 300 | - | 300 | 100+-5 | ||
| Крутизна характеристики, mA/V (Uси=3V): Iс=100mA | S | 20 | - | 15 | - | 25+-10 | ||||
| Iс=50mA | 10 | - | 10 | - | ||||||
| Мощность на выходе, mW (Uси=7V, f=17,4GHz): Pвх=100W | Pвых | 200 | - | 25+-10 | ||||||
| Pвх=65W | 125 | - | ||||||||
| Pвх=40W | 75 | - | ||||||||
| Pвх=25W | 50 | - | ||||||||
| Коэффициент усиления по мощности, dB (Uси=7V, f=17,4GHz): Pвх=100W | Кур | 3 | - | 25+-10 | ||||||
| Pвх=65W | 3 | - | ||||||||
| Pвх=40W | 3 | - | ||||||||
| Pвх=25W | 3 | - | ||||||||
| Коэффициент усиления по мощности в линейной области амплитудной характеристики, dB (Uси=4V, f=17,4GHz, Pвх=5mW) | Кур.лин | 3,5 | - | 3,5 | - | 3,5 | - | 3,5 | - | 25+-10 |
Предельные 3П604В1-2 параметры
