514ПР1, Микросхема интегральная

514ПР1 микросхемы полупроводниковой:

514ПР1 — цифровая микросхема являются транзисторно матлогикой с функционалом преобразование входных сигналов двоично кодированных чисел в семисегментный код с с регистром памяти и используются в РЭА в большой области эксплуатации для управления цифровыми индикаторами с разъединенными катодами сегментов. Микросхемы изготовлены в керамометаллическом корпусе, вес не превышает 1,0g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) соответствует требованиям ОСТ В11 073.041-80 и техусловиям бК0.347.044 ТУ3.

Ссылки на технические материалы



ссылки на 514ПР1 дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	форма знаков
схема подключения	обозначение сегментов
PDF

Знак завода изготовителя

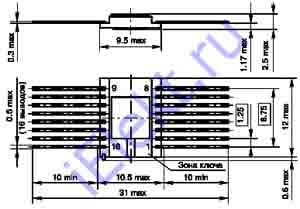

Схема расположения выводов

Схема обозначения сегментов индикатора

Назначение выводов

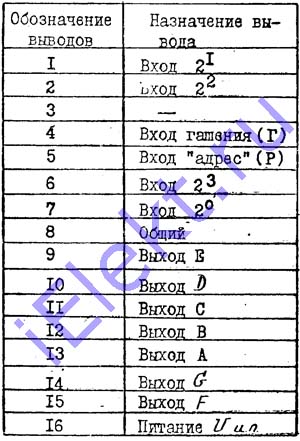

Таблица 514ПР1 назначения выводов

Обозначение выводов	Назначение выводов	Обозначение выводов	Назначение выводов
1	Вход 2-1	9	Выход E
2	Вход 2-2	10	Выход D
3	-	11	Выход C
4	Вход гашения (Г)	12	Выход B
5	Вход адрес (Р)	13	Выход A
6	Вход 2-3	14	Выход G
7	Вход 2-0	15	Выход F
8	Общий	16	Питание Uип

Форма знаков

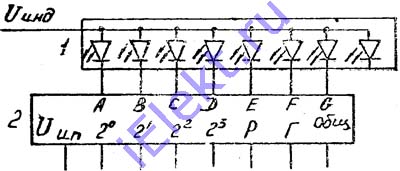

Схема подключения индикатора к микросхеме

1 - семисегментный индикатор с разъединенными катодами, (например 3ЛС324Б),
2 - микросхема типа 514ПР1

Основные электро параметры при t=25+-10 градусов Цельсия

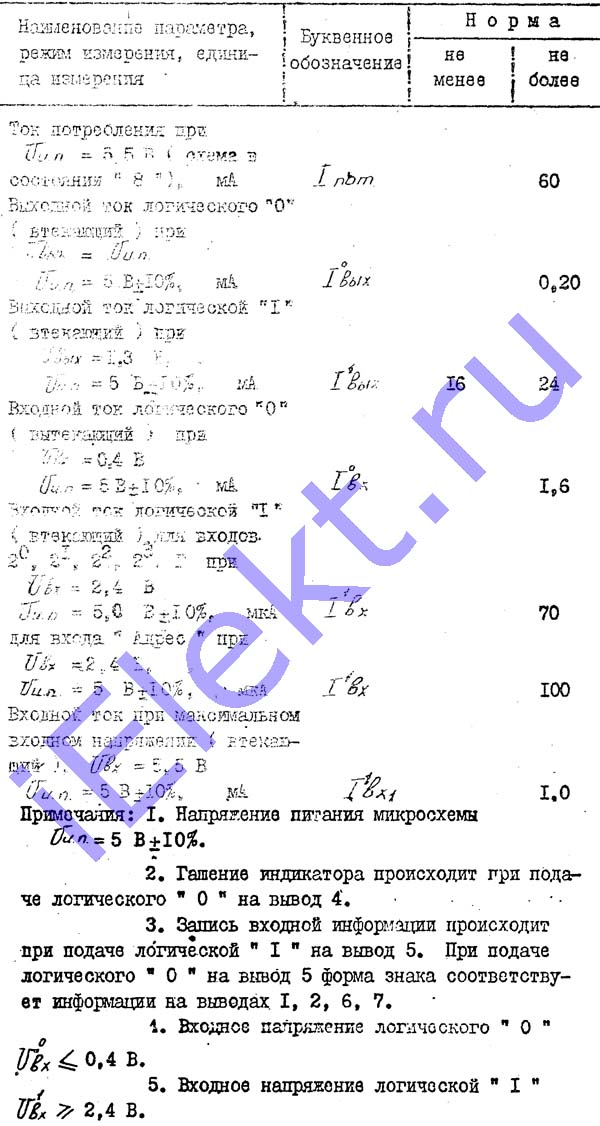

таблица основных электро параметров:

Наименование параметра, режим замера, единица замера	Буквенное обозначение	Допуск
		больше	меньше
Ампераж потребления, mA при U ип=5,5V (схема в состоянии 8)	I пот		60
Ампераж низшего значения (втекающий) на выходе, mA при Uвых=5V+-10%	I вых0		0,2
Ампераж высшего значения (втекающий) на выходе, mA при Uвых=1,3V, Uип=5V+-10%	I вых1	16	24
Ампераж низшего значения (втекающий) на входе, mA при Uип=5V+-10%, U вх=0,4V	I вх0		1,6
Ампераж высшего 514ПР1 значения (втекающий) для входов: 2-0, 2-1, 2-2, 2-3, Г, uA при Uип=5,0V+-10%, U вх=2,4V	I вх1		70
Адрес, uA при Uип=5,0V+-10%, U вх=2,4V			100
Входной ток при максимальном входном напряжении (втекающий), mA при Uип=5V+-10%, U вх=5,5V	I вх1-1		1

Примечание:
1. Напряжение питания микросхемы Uип=5V+-10%.
2. Гашение индикатора происходит при подаче логического 0 на вывод 4.
3. Запись входной информации происходит при подаче логической 1 на вывод 5. При подаче логического 0 на вывод 5 форма знака соответствует информации на выводах 1, 2, 6, 7.
4. Входное напряжение логического 0 меньше 0,4V.
5. Входное напряжение логической 1 больше 2,4V.

Предельные 514ПР1 параметры
