526УР1, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
526УР1 микросхемы полупроводниковой:
526УР1 — цифровая микросхема является усилителем ограничителем с частотным детектором и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в металлостеклянном корпусе, вес не превышает 1,5g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям бК0.347.005 ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов

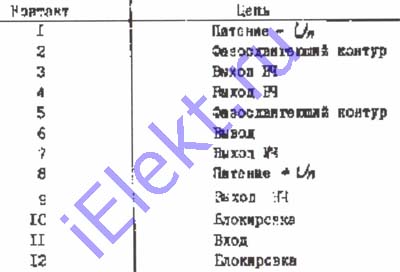

Назначение выводов
| Номер вывода | Значение вывода | Номер вывода | Значение вывода |
| 1 | Питание -Uп | 7 | Выход ВЧ |
| 2 | Фазосдвигающий контур | 8 | Питание +Uп |
| 3 | Выход ВЧ | 9 | Выход ВЧ |
| 4 | Выход ВЧ | 10 | Блокировка |
| 5 | Фазосдвигающий контур | 11 | Вход |
| 6 | Вывод | 12 | Блокировка |

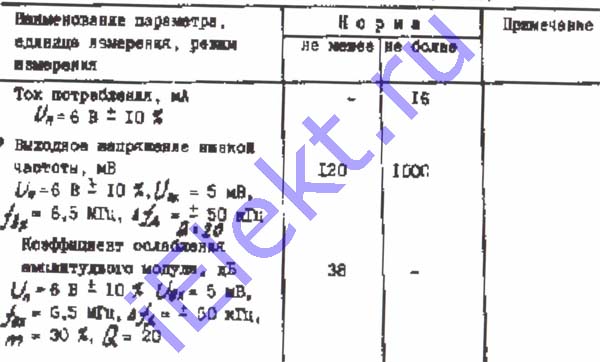

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Допуск | |
| больше | меньше | |
| Выходное напряжение низкой частоты, mV Uп=6V+-10%, Uвх=5mV, fвх=6,5MHz, ^f=+-50kHz, Q=20 | 120 | 1000 |
| Ампераж потребления, mA Uп=6V+-10% | - | 16 |
| Коэффициент ослабления амплитудного модуля, dB при Uп=6V+-10%, Uвх=5mV, fвх=6,5MHz, ^f=+-50kHz, m=30%, Q=20 | 38 | - |
Предельные 526УР1 параметры
