530ИП3 микросхемы полупроводниковой:
530ИП3 — интегральная микросхема артикул согласно ГОСТосновное функциональное назначение микросхем цифровых - арифмитическо-логическое утройство для записи двух четырехразрядных слов. Компоненты используются в радиоэлектронной аппаратуре в широком спектре применения. Микросхемы производятся в металлокерамическом корпусе 4118.24-3. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S181. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-12ТУ, АЕЯР.431200.140-12ТУ.
Ссылки на технические материалы
| карта | фото ТИП1, фото ТИП2 | схема выводов ТИП1, ТИП2 |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

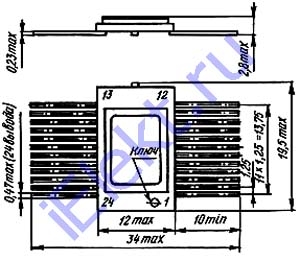

Расположения выводов схематическое
ТИП1 масса не более 2,5 г.
ТИП2 масса не более 2,2 г.Микросхема интегральная назначение выводов
| Номер вывода | Назначение вывода | Номер вывода | Назначение вывода |
| 1 | Вход В0 - Информационный вход | 13 | Выход F3 - Функциональный выход |
| 2 | Вход А0 - Информационный вход | 14 | Выход К - Выход сравнения |
| 3 | Вход S3 - Выбор функции | 15 | Выход Р - Выход распространения переноса |
| 4 | Вход S2 - Выбор функции | 16 | Выход С4 - Перенос |
| 5 | Вход S1 - Выбор функции | 17 | Выход G - образование переноса |
| 6 | Вход S0 - Выбор функции | 18 | Вход В3 - Информационный вход |
| 7 | Вход С - Перенос | 19 | Вход А3 - Информационный вход |
| 8 | Вход М - Режим работы | 20 | Вход В2 - Информационный вход |
| 9 | Выход F0 - Функциональный выход | 21 | Вход А2 - Информационный вход |
| 10 | Выход F1 - Функциональный выход | 22 | Вход В1 - Информационный вход |
| 11 | Выход F2 - Функциональный выход | 23 | Вход А1 - Информационный вход |
| 12 | Общий 0V | 24 | Питание U |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низкого уровня, V (Uсс=4,5V; I oL=20mA) | U oL | - | 0,5 |
| Напряжение на выходе высокого уровня, V (Uсс=4,5V; I oп=-1mA) | U oн | 2,5 | - |
| Ток на входе низкого уровня, mA (Uсс=5,5V; U 1L=0,5V) по выводам 8 | I 1L | - | -2,0 |
| 1, 2, 18, 19, 20, 21, 22, 23 | - | -6,0 | |
| 3, 4, 5, 6 | - | -8,0 | |
| 7 | - | -10,0 | |
| Ток на входе высокого уровня, mA (Uсс=5,5V; U 1H=2,7V) по выводам 8 | I 1H | - | 0,05 |
| 1, 2, 18, 19, 20, 21, 22, 23 | - | 0,15 | |
| 3, 4, 5, 6 | - | 0,20 | |
| 7 | - | 0,25 | |
| Выходной ток высокого уровня, mA (Uсс=5,5V; U 0Н=5,5V) | I 0Н | - | 0,250 |
| Ток потребления, mA (Uсс=5,5V) | I сс | - | 220,0 |
| Продолжительность задержки распределения при вкючении, ns (Ucc=5,0V; CL=15pF; RL=270Om) от вывода 1 к выводу 9, от вывода 22 к выводу 10, от вывода 20 к выводу 11, от вывода 530ИП3 18 к выводу 13 при сложении при вычитании или логических операциях |
t PHL | - - |
16,5 22,0 |
| от вывода 7 к выводу 13, при сложении или вычитании |
- | 12,0 | |
| от вывода 7 к выводу 16 | - | 10,5 | |
| от вывода 1 к выводам 15, 17 при сложении при вычитании |
- - |
12,0 15,0 |
|
| от выводов 1, 18, 20, 22 к выводам 14 при вычитании |
- |
30,0 |
|
| Продолжительность задержки распределения при выкючении, ns (Ucc=5,0V; CL=15pF; RL=270Om) от вывода 1 к выводу 9, от вывода 22 к выводу 10, от вывода 20 к выводу 11, от вывода 18 к выводу 13 при сложении при вычитании или логических операциях |
t PLH | - - |
16,5 22,0 |
| от вывода 7 к выводу 13, при сложении или вычитании |
- | 12,0 | |
| от вывода 7 к выводу 16 | - | 10,5 | |
| от вывода 1 к выводам 15, 17 при сложении при вычитании |
- - |
12,0 15,0 |
|
| от выводов 1, 18, 20, 22 к выводам 14 при вычитании |
- |
23,0 |
|
Предельные 530ИП3 параметры
