530ИР20 микросхемы полупроводниковой:
530ИР20 — интегральная микросхема артикул согласно ГОСТфункциональное назначение микросхем полупроводниковых - четырехразрядный двухвходовый регистр. Компоненты используются в РЭА в большом спектре применения. Микросхемы производятся в металлокерамическом корпусе. Модель прибора указывается на металлическом корпусе. Номинальная температура эксплуатации микросхемы с -60 по +125oC. Климатическое исполнение УХЛ и соответствует 2) техусловиям бК0.347.022ТУ и бК0.347.022-41ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

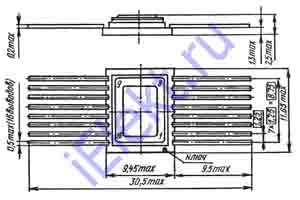

Расположения выводов схематическое
Вес не привышает 1,9g.

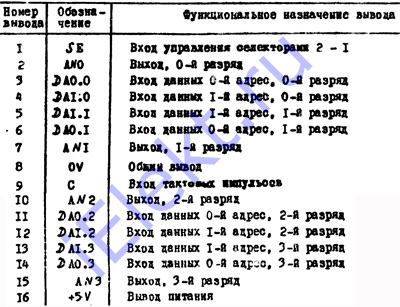

Микросхема интегральная назначение выводов
| Номера выводов | Обозначение | Назначение выводов |
| 1 | SE | Вход управления селекторами 2-1 |
| 2 | AN0 | Выход, 0-й разряд |
| 3 | DA0.0 | Вход данных 0-й адрес, 0-й разряд |
| 4 | DA1.0 | Вход данных 1-й адрес, 0-й разряд |
| 5 | DA1.1 | Вход данных 1-й адрес, 1-й разряд |
| 6 | DA0.1 | Вход данных 0-й адрес, 1-й разряд |
| 7 | AN1 | Выход, 1-й разряд |
| 8 | 0V | Общий вывод |
| 9 | C | Вход 530ИР20 тактовых импульсов |
| 10 | AN2 | Выход, 2-й разряд |
| 11 | DA0.2 | Вход данных 0-й адрес, 2-й разряд |
| 12 | DA1.2 | Вход данных 1-й адрес, 2-й разряд |
| 13 | DA1.3 | Вход данных 1-й адрес, 3-й разряд |
| 14 | DA0.3 | Вход данных 0-й адрес, 3-й разряд |
| 15 | AN3 | Выход, 3-й разряд |
| 16 | +5V | Вывод питания |

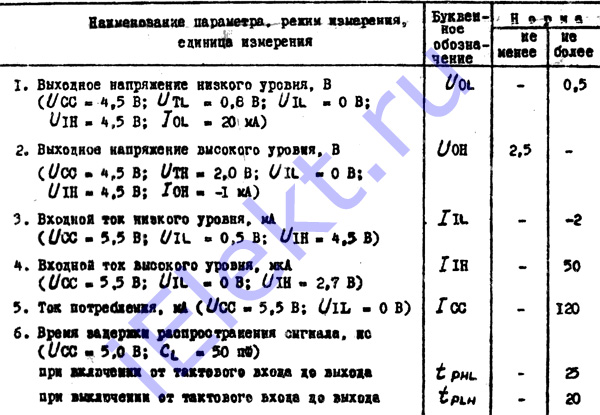

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низкого уровня, V (Uсc=4,5V; U TL=0,8V; U IL=0V; I oL=20mA; U IН=4,5V) | U oL | - | 0,5 |
| Напряжение на выходе высокого уровня, V (Uсc=4,5V; U TH=2,0V; U IL=0V; I oH=20mA; U IН=4,5V) | U oн | 2,5 | - |
| Ток на входе низкого уровня, mA (Uсc=5,5V; U IL=0,5V; U IH=4,5V) | I 1L | - | -2 |
| Ток на входе высокого уровня, uA (Uсc=5,5V; U IL=0V; U IH=2,7V) | I 1H | - | 50 |
| Ток потребления, mA (Uсc=5,5V; U IL=0V) | I cc | - | 120 |
| Продолжительность задержки распространения при включении от тактового входа до выхода, ns (Uсc=5V; CL=50pF) | tPНL | - | 25 |
| Продолжительность задержки распространения при выключении от тактового входа до выхода, ns (Uсc=5V; CL=50pF) | tPLН | - | 20 |
Предельные 530ИР20 параметры
