533ЛА4 микросхемы полупроводниковой:
533ЛА4 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом три логических элемента 3И-НЕ и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 401.14-5. Модель изделия наносится на металлической части корпуса. Зарубежный аналог SN54LS10. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует:
2) техусловиям бК0.347.141ТУ7/02;
4) техусловиям бК0.347.350-07СТУ.
Ссылки на технические материалы
Знак завода изготовителя
Расположения выводов схематическое
ТИП1 вес не превышает 0,5g.
ТИП2 вес не превышает 0,6g.
Микросхема интегральная назначение выводов

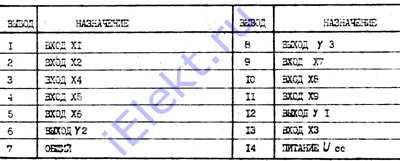

таблица 533ЛА4 назначения выводов:
Вывод |
Назначение |
Вывод |
Назначение |
1 |
Вход X1 |
8 |
Выход Y3 |
2 |
Вход X2 |
9 |
Вход X7 |
3 |
Вход X4 |
10 |
Вход X8 |
4 |
Вход X5 |
11 |
Вход X9 |
5 |
Вход X6 |
12 |
Выход Y1 |
6 |
Выход Y2 |
13 |
Вход X3 |
7 |
Общий |
14 |
Питание Ucc |
Основные электрические параметры при t=25+-10 градусов Цельсия

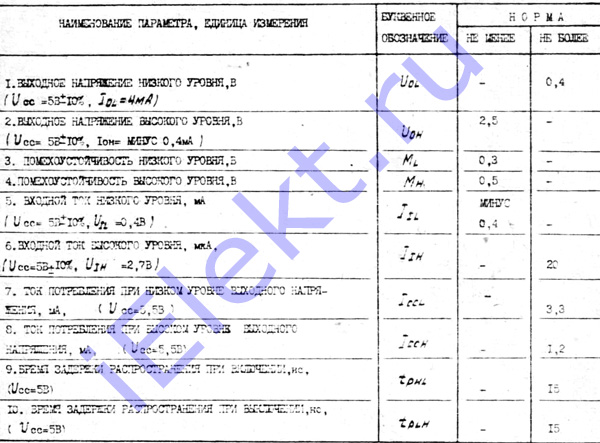

таблица основных 533ЛА4 электро показателей:
Название характеристики, единица и режим замера |
Буквенное обозначение |
Норма |
больше |
меньше |
Вольтаж на выходе высокого уровня, V (Ucc=5V+-10%, I OH=-0,4mA) |
UОН |
2,5 |
- |
Вольтаж на выходе низкого уровня, V (Ucc=5V+-10%, I OL=4mA) |
UОL |
- |
0,4 |
Помехоустойчивость низкого уровня, V |
ML |
0,3 |
- |
Помехоустойчивость высокого уровня, V |
MH |
0,5 |
- |
Ампераж на входе 533ЛА4 низкого уровня, mA (Ucc=5V+-10%, U IL=0,4V) |
IIL |
-0,4 |
- |
Ампераж на входе высокого уровня, uA (Ucc=5V+-10%, U IH=2,7V) |
IIH |
- |
20 |
Ток потребления при низком уровне выходного напряжения, mA (Ucc=5,5V) |
IcсL |
- |
3,3 |
Ток потребления при высоком уровне выходного напряжения, mA (Ucc=5,5V) |
IccH |
- |
1,2 |
Продолжительность задержки распределения при включении, ns (Ucс=5V) |
tPНL |
- |
15 |
Продолжительность задержки распределения при выключении, ns (Ucс=5V) |
tPLН |
- |
15 |
Предельные 533ЛА4 параметры
©
