550УП1, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
550УП1 микросхемы полупроводниковой:
550УП1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом оконечный усилитель постоянного и переменного токов. Состоит из 182 ключей-элементов. Микросхемы выполнены в металлокерамическом корпусе 201.16.1 с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.062ТУ.
Ссылки на технические материалы
Знак завода изготовителя

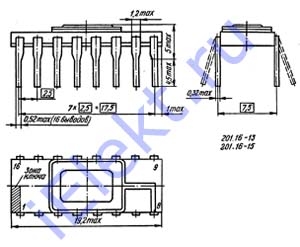

Схема расположения выводов
Вес не превышает 2g.
Условно графическое обозначение
Назначение выводов
таблица 550УП1 назначения выводов:
Контакт |
Цепь |
Контакт |
Цепь |
1 |
Обратная связь |
9 |
Инвертирующий вход |
2 |
Выход |
10 |
Неинвертирующий вход |
3, 4, 5, 6, 11, 13, 14 |
Свободные |
12 |
Вход неинвертирующий дополнительный |
7 |
Напряжение питания (-Uп1) |
15 |
Вход инвертирующий дополнительный |
8 |
Напряжение питания (Uп2) |
16 |
Коррекция |
Основные электро параметры при t=25+-10 градусов Цельсия
таблица основные 550УП1 электрические параметры:
Название характеристики, единица и режим замера |
Норма |
больше |
меньше |
Номинальное напряжение питания, V: Uп1 |
-10,8-10% |
-10,8+10% |
Uп2 |
10,8-10% |
10,8+10% |
Выходное напряжение, mV |
|
50 |
Выходное напряжение переменное, mV |
|
/+-20/ |
Входной ток, uA |
|
5 |
Разность входных токов , uA |
|
0,5 |
Ток потребления от источника питания Uп2, mA |
|
16,5 |
Ток потребления от источника питания Uп1, mA |
|
/-16,5/ |
Эффективный коэффициент усиления |
550 |
|
Коэффициент ослабления синфазных входных напряжений, dB |
60 |
|
Скорость нарастания (спада) выходного напряжения, V/us |
0,15 |
|
Отношение сопротивлений резисторов R3 (между выводами 1 и 9) и R2 (между выводами 9 и 15) |
9,2 |
11,8 |
Сопротивление резистора R1 (между выводами 10 и 12), kOm |
5,9 |
12,3 |
Предельные 550УП1 параметры
©
