559ИП2 микросхемы полупроводниковой:
559ИП2 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения с функционалом четыре магистральных приемника. Микросхемы выполнены в металлокерамическом корпусе 402.16-18 с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.192-01ТУ.
Ссылки на технические материалы
Знак завода изготовителя

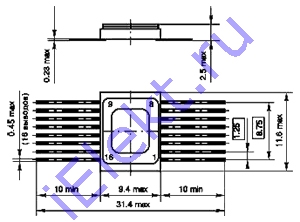

Схема расположения выводов
Вес не превышает 0,8g.

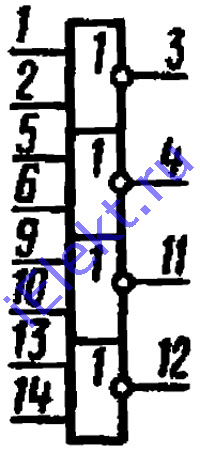

Условно графическое обозначение
Назначение выводов
таблица 559ИП2 назначения выводов:
Контакт |
Цепь |
Контакт |
Цепь |
1, 2 |
Входы 1, 2 |
9 |
Выход 3 |
3, 6 |
Выходы 1, 2 |
10, 11 |
Входы 5, 6 |
4, 5 |
Входы 3, 4 |
12 |
Выход 4 |
7, 15 |
Свободные |
13, 14 |
Входы 7, 8 |
8 |
Общий |
16 |
Напряжение питания |

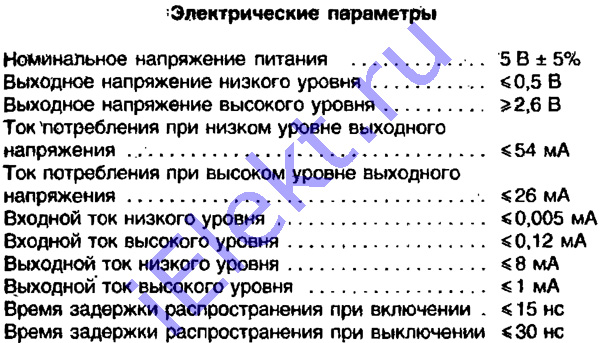

Основные электро параметры при t=25+-10 градусов Цельсия
таблица основные 559ИП2 электрические параметры:
Название характеристики, единица и режим замера |
Норма |
больше |
меньше |
Номинальное напряжение питания, V |
5-5% |
5+5% |
Uвыходное низкого уровня, V |
|
0,5 |
Uвыходное высокого уровня, V |
2,6 |
|
Iпотребления при низком уровне выходного напряжения, mA |
|
54 |
Iпотребления при высоком уровне выходного напряжения, mA |
|
26 |
Iвходной низкого уровня, mA |
|
0,005 |
Iвходной высокого уровня, mA |
|
0,12 |
Iвыходной низкого уровня, mA |
|
8 |
Iвыходной высокого уровня, mA |
|
1 |
tзадержки распространения при включении, ns |
|
15 |
tзадержки распространения при выключении, ns |
|
30 |
Предельные 559ИП2 параметры
©
