564ИЕ10 микросхемы полупроводниковой:
564ИЕ10 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом два четырехразрядных счетчика и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бКО.347.064ТУ9.| Размах напряжений питания с 4,2V по 15V. |
| Предельное питающее напряжение по 18V. |
| Размах номинальных температур от минус 60 до плюс 125oC. |
| Продолжительность задержки распространения сигнала меньше 330ns, (Ucс=10V, C L=50pF, Т=25oC) |
| Ток потребления меньше 10uA при Uсс=10V, Т=25oC. |
| Ток на выходе низшего значения более 1,0mA при Ucс=10V, Uо=0,5V, Т=25oC. |
| Ток на выходе высшего значения более /-1,0/mA при Ucс=10V, Uо=9,5V, Т=25oC. |
| Показатели устойчивости к влиянию специальных факторов И1, И2, И3, С1 по 2У; СЗ, К3 по 1У; И4-1,5ед., К1 по 1У. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-23, масса меньше 1,5 г.

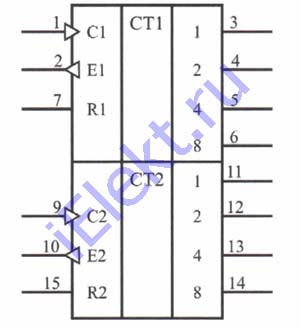

Условное графическое обозначение
Таблица истинности

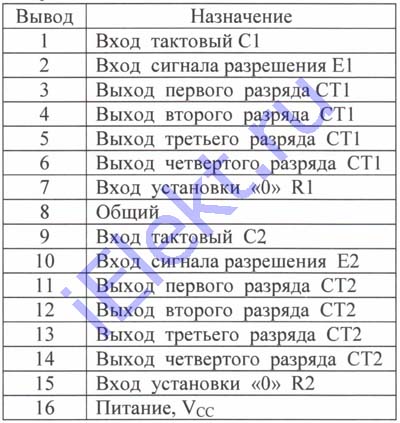

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Вход тактовый С1 | 9 | Вход тактовый С2 |
| 2 | Вход сигнала разрешения Е1 | 10 | Вход сигнала разрешения Е2 |
| 3 | Выход первого разряда СТ1 | 11 | Выход первого разряда СТ2 |
| 4 | Выход второго разряда СТ1 | 12 | Выход второго разряда СТ2 |
| 5 | Выход третьего разряда СТ1 | 13 | Выход третьего разряда СТ2 |
| 6 | Выход 4-го разряда СТ1 | 14 | Выход 4-го разряда СТ2 |
| 7 | Вход установки 0 R1 | 15 | Вход установки 0 R2 |
| 8 | Общий | 16 | Питание Ucс |

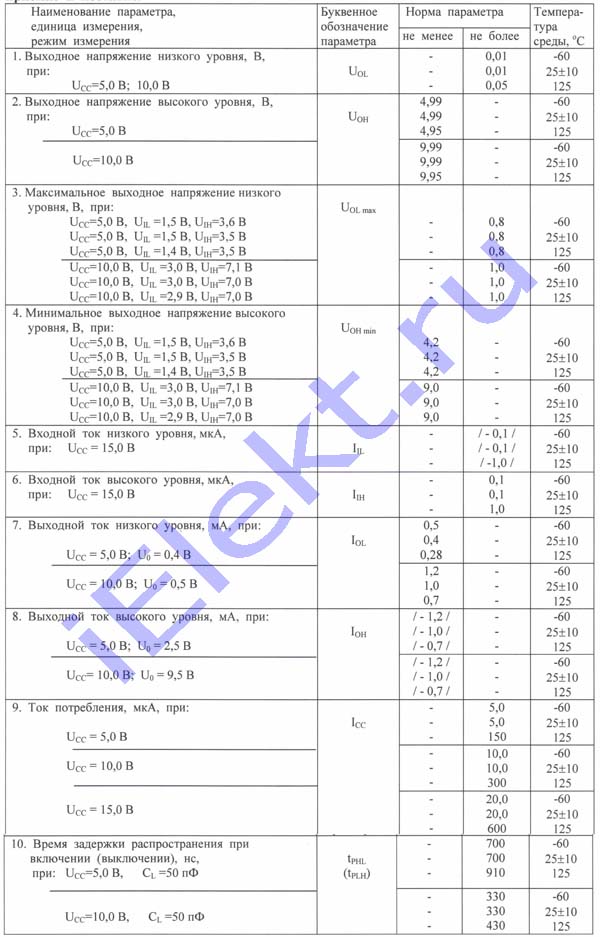

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V; 10,0V | U OL | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Uсс=10,0V | 9,99 9,99 9,99 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max |
- - - |
0,8 0,8 0,8 |
-60 25+-10 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 1,0 1,0 |
-60 25+-10 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min |
4,2 4,2 4,2 |
- - - |
-60 25+-10 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
9,0 9,0 9,0 |
- - - |
-60 25+-10 125 |
|
Ток на входе низшего значения, uA, при Ucс=15,0V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе 564ИЕ10 высшего значения, uA, при Ucс=15,0V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низшего значения, mA, при Ucс=5V; Uo=0,4V |
I OL | 0,5 0,5 0,28 |
- - - |
-60 25+-10 125 |
| при Ucс=10V; Uo=0,5V | 1,2 1,0 0,7 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5V; Uo=2,5V |
I OH | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
| при Ucс=10,0V; Uo=9,5V | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
|
Ток потребления, uA, при Ucс=5,0V |
Icc | - - - |
5,0 5,0 150 |
-60 25+-10 125 |
| при Ucс=10,0V | - - - |
10,0 10,0 300 |
-60 25+-10 125 |
|
| при Ucс=15,0V | - - - |
20,0 20,0 600 |
-60 25+-10 125 |
|
Продолжительность задержки распространения при включении (выключении), ns, при Ucс=5,0V; C L=50pF |
t PHL (t PLH) | - - - |
700 700 910 |
-60 25+-10 125 |
| при Ucс=10,0V; C L=50pF | - - - |
330 330 430 |
-60 25+-10 125 |
|
Предельные 564ИЕ10 параметры
