564ЛА10В микросхемы полупроводниковой:

564ЛА10В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом 2 логических элемента 2И-НЕ с открытым стоком на выходе и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК 0.3 47.064ТУ24/02.

краткие основные характеристики:
Разгон напряжений потребления с 4,2V по 15V.
Предельное напряжение потребления до 18V.
Разгон номинальных температур от минус 60 до плюс 125oC.
Продолжительность промедления распределения сигнала при включении-выключении <=200ns (Ucс=5V, C L=50pF, Т=25oC)
Максимальное напряжение на выходе низшего значения <=0,5V при Ucс=5V, U IH=3,5V, Т=25oC.
Ток на выходе низшего значения >=37mA при Ucс=10V, Uо=0,5V
Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У

Ссылки на технические материалы

ссылки на 564ЛА10В дополнительный материал:
карта фото условное графическое обозначение
значение выводов параметры таблица истинности
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя ЭКСИТОН знак завода изготовителя НЗПП

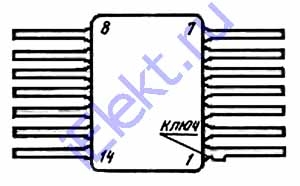

Расположения выводов схематическое

схема расположение выводов
Марка корпуса 40 1.14 -5, вес не превышает 0,6g.

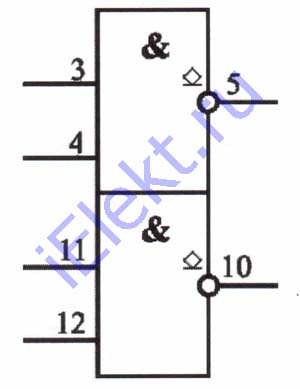

Условное графическое обозначение

условное графическое обозначение

Таблица истинности

таблица истинности

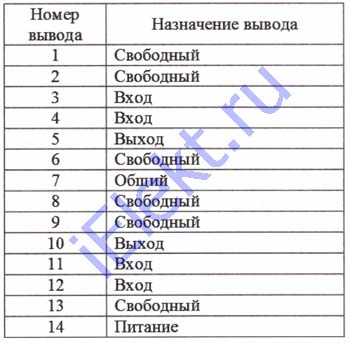

Микросхема интегральная значение выводов

таблица 564ЛА10В назначения выводов:
Номер Значение Номер Значение
1 Свободный 8 Свободный
2 Свободный 9 Свободный
3 Вход 10 Выход
4 Вход 11 Вход
5 Выход 12 Вход
6 Свободный 13 Свободный
7 Общий 14 Питание

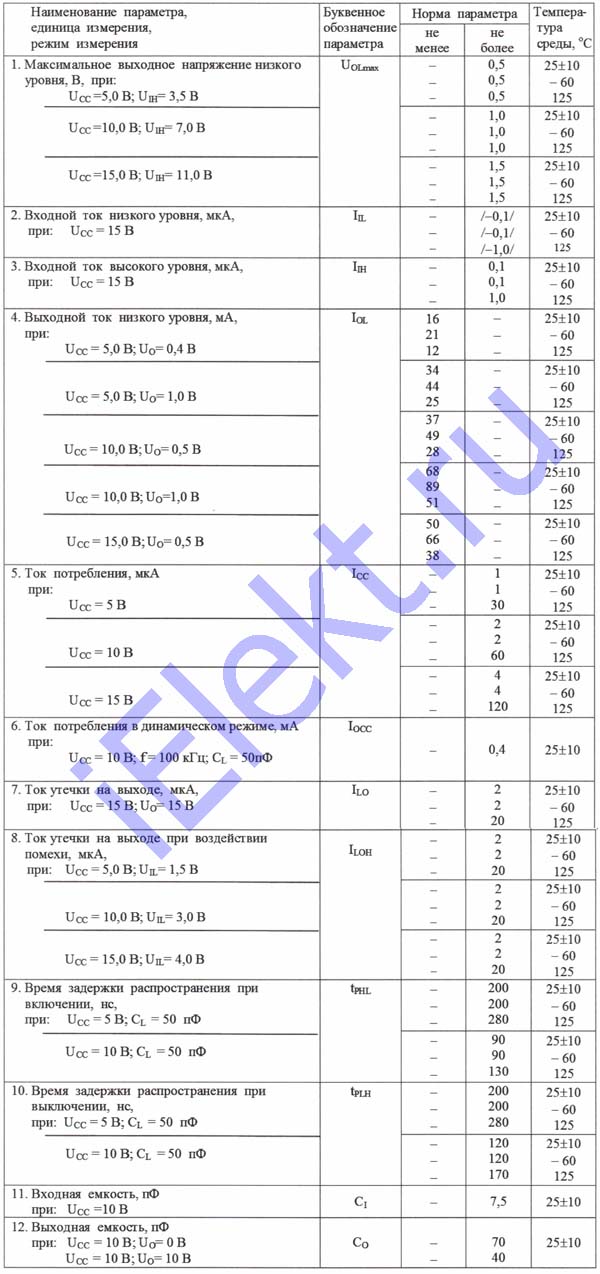

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных 564ЛА10В электро параметров:
Название характеристики, единица и режим замера Буквенное обозначение Норма Температура среды,oC
больше меньше

Максимальное напряжение на выходе низшего значения, V, при Ucс=5V, U IH=3,5V

 U OL max

-

-

-

0,5

0,5

0,5

-60

25+-10

125

Ucс=10V, U IH=7,0V

-

-

-

1

1

1

-60

25+-10

125

Ucс=15V, U IH=11V

-

-

-

1,5

1,5

1,5

-60

25+-10

125

Ток на входе низшего значения, uA, при Ucс=15V

 I IL

-

-

-

/-0,1/

/-0,1/

/-1,0/

-60

25+-10

125

Ток на входе высшего значения, uA, при Ucс=15V

 I IH

-

-

-

0,1

0,1

1,0

-60

25+-10

125
Ток на выходе низшего значения, mA, при Ucс=5V, Uо=0,4V I OL

16

21

12

-

-

-

25+-10

-60

125
Ucс=5V, Uо=1,0V

34

44

25

-

-

-

25+-10

-60

125
Ucс=10V, Uо=0,5V

37

49

28

-

-

-

25+-10

-60

125
Ucс=10V, Uо=1,0V

68

89

51

-

-

-

25+-10

-60

125
Ucс=15V, Uо=0,5V

50

66

38

-

-

-

25+-10

-60

125

Ток потребления 564ЛА10В, uA, при Ucс=5V

 Icc

-

-

-

1

1

30

-60

25+-10

125

Ucс=10V

-

-

-

2

2

60

-60

25+-10

125

Ucс=15V

-

-

-

4

4

120

-60

25+-10

125
Ток потребления в динамическом режиме, mA, при Ucс=10V, f=100кГц, C L=50pF I OCC - 0,4 25+-10

Ток утечки на выходе, uA, при Ucс=15V, Uо=15V

 I LО

-

-

-

2

2

20

-60

25+-10

125
Ток утечки на выходе при воздействии помехи, uA, при Ucс=5V, U IL=1,5V I LОH

-

-

-

2

2

20

25+-10

-60

125
Ucс=10V, U IL=3,0V

-

-

-

2

2

20

25+-10

-60

125
Ucс=15V, U IL=4V

-

-

-

2

2

20

25+-10

-60

125

Продолжительность промедления распределения при включении, ns, при Ucс=5V, C L=50pF

t PHL

-

-

-

200

200

280

-60

25+-10

125
Ucс=10V, C L=50pF

-

-

-

90

90

130

-60

25+-10

125

Продолжительность промедления распределения при выключении, ns, при Ucс=5V, C L=50pF

t PLH

-

-

-

200

200

280

-60

25+-10

125
Ucс=10V, C L=50pF

-

-

-

120

120

170

-60

25+-10

125
Входная емкость, pF, при Ucс=10V C I - 7,5 25+-10

Выходная емкость, pF, при Ucс=10V, Uo=0V

Ucс=10V, Uo=10V

Co

-

-

70

40

25+-10

Предельные 564ЛА10В параметры
