588ВГ3 микросхемы полупроводниковой:
588ВГ3 — цифровая микросхема технологии КМОП, функциональное назначение кодек контроллера последоват. интерф. и используются в РЭА в большой области эксплуатации для преобразов. последоват. информации из нормализованного кода в биполярный и обратного преобразов. по двум независимым каналам. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-11ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

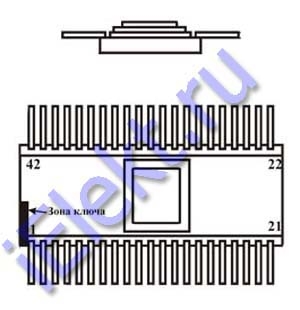

Расположение выводов схематическое
Допускается обозначение ключа в виде треугольника или в виде четырех (пяти) кругов диаметром 0,4mm.

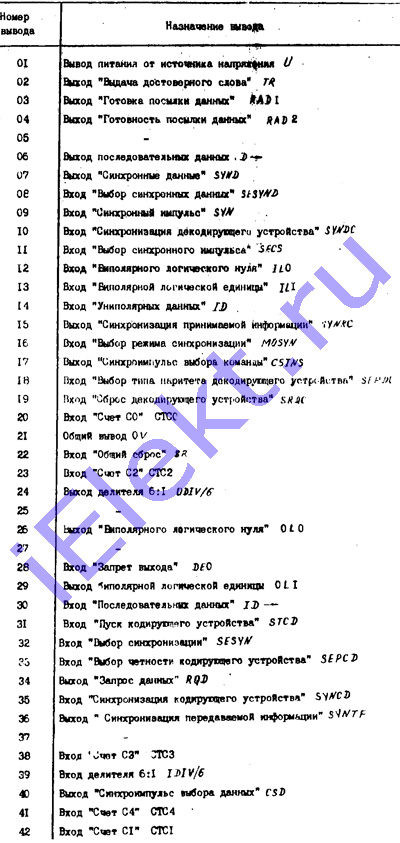

Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | Выв питания от источника напряжения U | 22 | Вх Общий сброс SR |
| 2 | Вых Выдача достоверного слова TR | 23 | Вх Счет С2 CTC2 |
| 3 | Вых Готовка к посылке данных RAD1 | 24 | Вых делителя 6:1 0DIV/6 |
| 4 | Вых Готовность посылки данных RAD2 | 25 | - |
| 5 | - | 26 | Вых Биполярного логического нуля OLO |
| 6 | Вых последовательных данных D | 27 | - |
| 7 | Вых Синхронные данные SYND | 28 | Вх Запрет выхода DEO |
| 8 | Вх Выбор синхронных данных SESYND | 29 | Вых биполярной логической единицы OLI |
| 9 | Вх Синхронный импульс SYN | 30 | Вх Последовательных данных ID |
| 10 | Вх Синхронизация декодирующего устройства SYNDC | 31 | Вх Пуск кодирующего устройства STCD |
| 11 | Вх Выбор 588ВГ3 синхронного импульса SECS | 32 | Вх Выбор синхронизации SESYN |
| 12 | Вх Биполярного логического нуля ILO | 33 | Вх Выбор четности кодирующего устройства SEPCD |
| 13 | Вх Биполярной логической единицы ILI | 34 | Вых Запрос данных RQD |
| 14 | Вх Униполярных данных ID | 35 | Вх Синхронизация кодирующего устройства SYNCD |
| 15 | Вых Синхронизация принимаемой информации SYNRC | 36 | Вых Синхронизация передаваемой информации SYNTF |
| 16 | Вх Выбор режима синхронизации MOSYN | 37 | - |
| 17 | Вых Синхроимпульс выбора команды CSINS | 38 | Вх Счет С3 CTC3 |
| 18 | Вх Выбор типа паритета декодирующего устройства SEPDC | 39 | Вх делителя 6:1 IDIV/6 |
| 19 | Вх Сброс декодирующего устройства SRDC | 40 | Вых Синхроимпульс выбора данных CSD |
| 20 | Вх Счет СО CTCO | 41 | Вх Счет С4 CTC4 |
| 21 | Общий вывод 0V | 42 | Вх Счет С1 CTC1 |

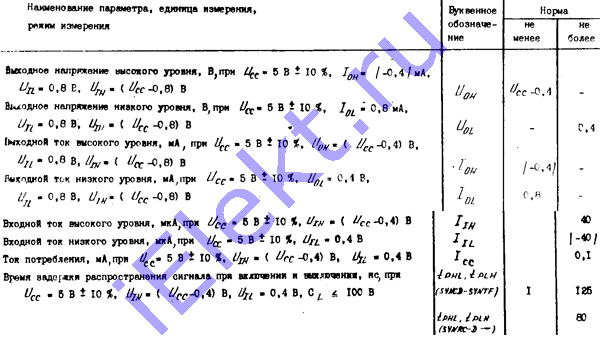

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе высшего значения, V, при U cc=5V+-10%, U IL=0,8V, U IH=(U cc-0,8)V, I OH=/-0,4/mA | UOH | Ucc-0,4 | - |
| Вольтаж на выходе низшего значения, V, при U cc=5V+-10%, U IL=0,8V, U IH=(U cc-0,8)V, I OL=0,8mA | UOL | - | 0,4 |
| Ампераж на выходе высшего значения, mA, при U cc=5V+-10%, U OH=(U cc-0,4)V, U IL=0,8V, U IH=(Ucc-0,8)V | IOH | /-0,4/ | - |
| Ампераж на выходе низшего значения, mA, при U cc=5V+-10%, U OL=0,4V, U IL=0,8V, U IH=(U cc-0,8)V | IOL | 0,8 | - |
| Ампераж на входе высшего значения, uA, при U cc=5V+-10%, U IH=(U cc-0,4)V | IIH | - | 40 |
| Ампераж на входе низшего значения, uA, при U cc=5V+-10%, U IL=0,4V | IIL | - | /-40/ |
| Ампераж потребления, mA, при U cc=5V+-10%, U IL=0,4V, U IH=(U cc-0,4)V | Icc | - | 0,1 |
| Продолжительность замедления распределения при включении (выключении), ns, Ucc=5V+-10%, UIL=0,4V, UIH=(Ucc-0,4)V, CL<=100pF | tPHL, tPLH (SYNCD-SYNTF) | 1 | 125 |
| tPHL, tPLH (SYNRC-D) | 80 | ||
Предельные 588ВГ3 параметры
