733КН2-2, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
733КН2 микросхемы полупроводниковой:

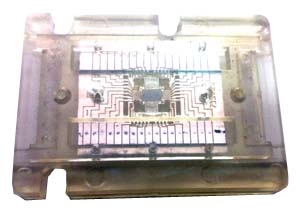

733КН2-2 — цифровая микросхема функциональное назначение 16-канальный двухгрупповой аналоговый коммутатор с управлением параллельным кодом и используются в РЭА в большой области эксплуатации. Производятся в бескорпусном исполнении. Применяется в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Модель изделия наносится на контейнере. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.162ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | графическое обозначение |
| эксплуатация | ||
Знак завода изготовителя

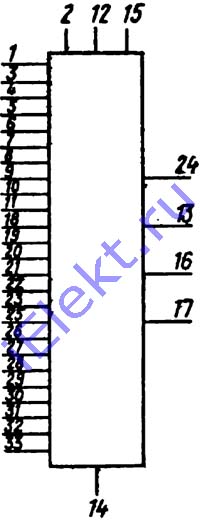

Расположение выводов схематическое
Условно графическое обозначение
Микросхема интегральная назначение выводов
| Номер контакта | Значение | Номер контакта | Значение |
| 1 | вх | 12 | Uп2 |
| 2 | Uп1 | 13 | вых управляющий |
| 3 | напряжение фазы | 14 | общий |
| 4...6 | коды Х1, Х2, ХЗ | 15 | Uп3 |
| 7 | адресный опрос | 16, 17 | вых 1, 3 |
| 8 | последовательный опрос | 18...23 | вх 8, 16, 15, 7, 6, 14 |
| 9 | код Х4 | 24 | вых 2 |
| 10 | установка 0 | 25...33 | вх 13, 5, 4, 12, 11, 3, 2, 10, 9 |
| 11 | перестройка |

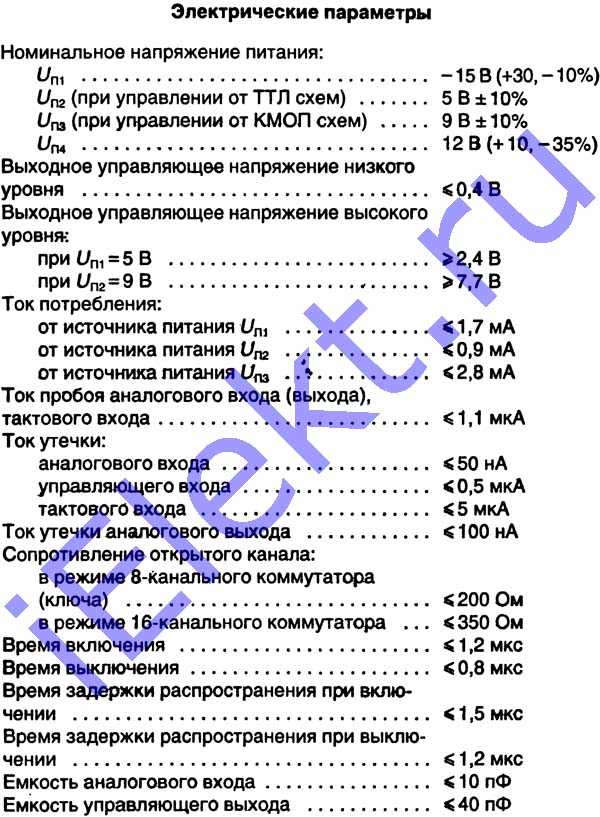

Основные электро параметры при t=(25+-10, -60+-3, 125+-5) градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V: Uп1 | -15-10% | -15+30% |
| Uп2 (управлении от ТТЛ схем) | 5-10% | 5+10% |
| Uп3 (управлении от КМОП схем) | 9-10% | 9-10% |
| Uп4 | 12-35% | 12+10% |
| Вых управляющее напряжение, V: низкого уровня | 0,4 | |
| высокого уровня, V: Uп1=5V | 2,4 | |
| высокого уровня, V: Uп2=9V | 7,7 | |
| Ток потребления, mA: от Uп1 | 1,7 | |
| от Uп2 | 0,9 | |
| от Uп3 | 2,8 | |
| Ток пробоя аналогового вх(вых), тактового вх, uA | 1,1 | |
| Ток утечки, uA: аналогового вх | 0,05 | |
| управляющего вх | 0,5 | |
| тактового вх | 5 | |
| аналогового вых | 0,1 | |
| Сопротивление открытого канала, Om: в режиме 8-канального коммутатора (ключа) | 200 | |
| в режиме 16-канального коммутатора | 350 | |
| Время, us: включения | 1,2 | |
| выключения | 0,8 | |
| Время задержки распространения, us: включении | 1,5 | |
| выключении | 1,2 | |
| Емкость, pF: аналогового вх | 10 | |
| управляющего вых | 40 | |
Предельные 733КН2-2 параметры
