ЕП007 (АРФ3.438.007) модуля полупроводникового:
ЕП007 — модуль управления (артикулярное наименование в соответствии с ГОСТ)
модули управления источником питания, используются в радиоэлектронной аппаратуре в широком спектре применения и предназначен для работы в качестве управляющих и контролирующих устройств выходных напряжений в ИП аппаратуры ИКМ-30/4. Модули выполнены в металлическом корпусе 157.29-2 с соединительными выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение модуля УХЛ и соответствуют ТУ.
Ссылки на технические материалы

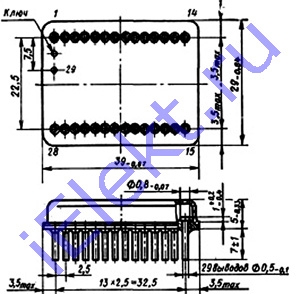

Схема расположения выводов
Вес не превышает 22g.

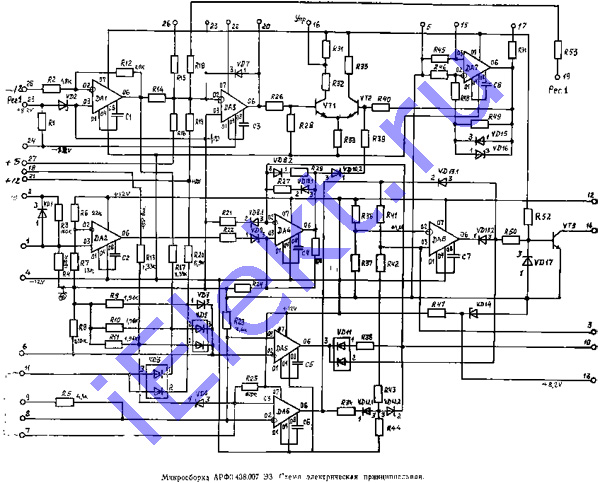

Схема электрическая принципиальная

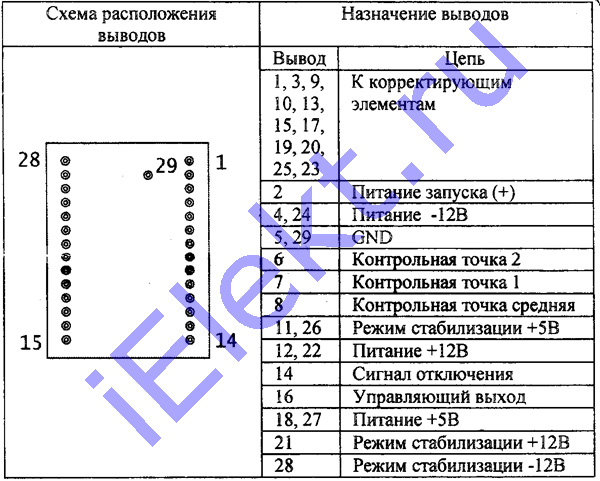

Назначение выводов
таблица ЕП007 (АРФ3.438.007) назначения выводов:
Контакт |
Цепь |
Контакт |
Цепь |
1, 3, 9, 10, 13, 15, 17, 19, 20, 25, 23 |
К корректирующим элементам |
11, 26 |
Режим стабилизации +5V |
2 |
Питание запуска (+) |
12, 22 |
Питание +12V |
4, 24 |
Питание -12V |
14 |
Сигнал отклонения |
5, 29 |
GND |
16 |
Управляющий вых |
6 |
Контр. точка2 |
18, 27 |
Питание +5V |
7 |
Контр. точка1 |
21 |
Реж. стабилиз. +12V |
8 |
Контр. точка средняя |
28 |
Реж. стабилиз. -12V |

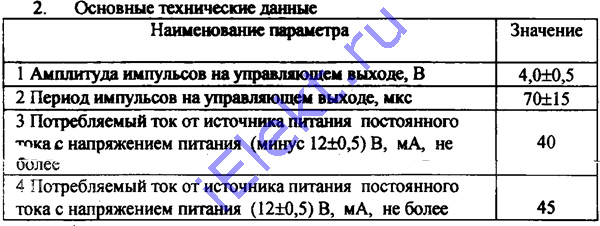

Основные электрические параметры при t=25+-10 градусов Цельсия
таблица основные ЕП007 (АРФ3.438.007) электрические параметры:
Основные параметры модуля, единица измерения, режим измерения |
Значения |
1. Амплитуда импульсов на управляющем вых, V |
4,0+-0,5 |
2. Период импульсов на управляющем вых, us |
40+-15 |
3. Потребляемый ток от ИП постоянного тока с Uпит=(-12+-5)V, mA, меньше |
40 |
4. Потребляемый ток от ИП постоянного тока с Uпит=(12+-5)V, mA, меньше |
45 |
Диапазон рабочих температур с +5 по +50oC.
Предельные ЕП007 (АРФ3.438.007) параметры
©
