К134ИМ4, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
К134ИМ4 микросхемы полупроводниковой:
К134ИМ4 — цифровая микросхема технологии ТТЛ 134-ей серии, являются транзисторно матлогикой с функционалом четырехразрядный полный сумматор и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и согласована техусловиям: 2) бК0.347.083ТУ3; 4) бК0.347.188СТУ.
Ссылки на технические материалы
Знак завода изготовителя

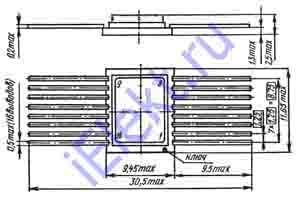

Схема расположения выводов
Назначение выводов

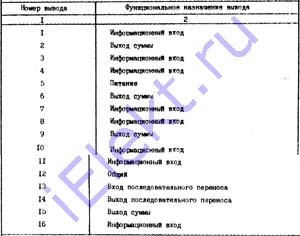

таблица К134ИМ4 назначение выводов:
Контакт |
Цепь |
Контакт |
Цепь |
1 |
Информационный вход |
9 |
Выход суммы |
2 |
Выход суммы |
10 |
Информационный вход |
3 |
Информационный вход |
11 |
Информационный вход |
4 |
Информационный вход |
12 |
Общий |
5 |
Питание |
13 |
Вход последовательного переноса |
6 |
Выход суммы |
14 |
Выход последовательного переноса |
7 |
Информационный вход |
15 |
Выход суммы |
8 |
Информационный вход |
16 |
Информационный вход |

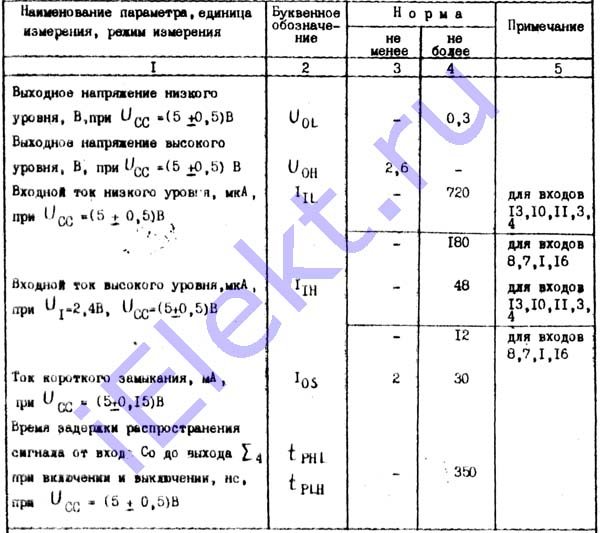

Основные электро параметры при t=25+-10 градусов Цельсия
основные электро К134ИМ4 параметры:
Название характеристики, единица замера, режим замера |
Буквенное обозначение |
Допуск |
Примечание |
больше |
меньше |
Вольтаж на выходе высшего значения, V (Ucc=(5+-0,5)V) |
Uoh |
2,6 |
- |
|
Вольтаж на выходе низшего значения, V (Ucc=(5+-0,5)V) |
Uol |
- |
0,3 |
Ампераж на входе низшего значения, uA (Ucc=(5+-0,5)V) |
Iil |
- |
720 |
для входов 13, 10, 11, 3, 4 |
Ампераж на входе высшего значения, uA (Ui=2,4V, Ucc=5+-0,5V) |
Iih |
-
|
180 |
для входов 8, 7, 1, 16 |
|
48 |
для входов 13, 10, 11, 3 |
- |
12 |
для входов 8, 7, 1, 16 |
Ток короткого замыкания, mA (Ucc=(5+-0,15)V) |
Ios |
2 |
30 |
|
Продолжительность времени распространения от входа Co до выхода сум4 при включении и выключении, ns (Ucc=(5+-0,5)V) |
tPHL, tPLH |
- |
350 |
Предельные К134ИМ4 параметры
©
