К1830ВЕ31 микросхемы полупроводниковой:
К1830ВЕ31 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом 8-разрядная микро-ЭВМ без ПЗУ (работает только с внешней памятью программ). Микросхемы выполнены в металлокерамическом корпусе 2123.40-6. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют техническим условиям.
Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | структурная схема |
| эксплуатация | ||
Знак завода изготовителя

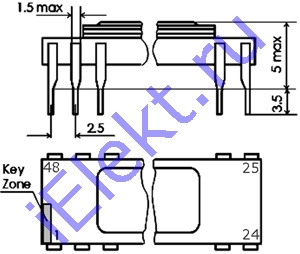

Схема расположения выводов
Вес не превышает 6g.

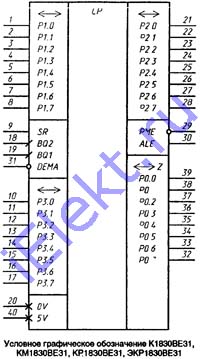

Условно графическое обозначение

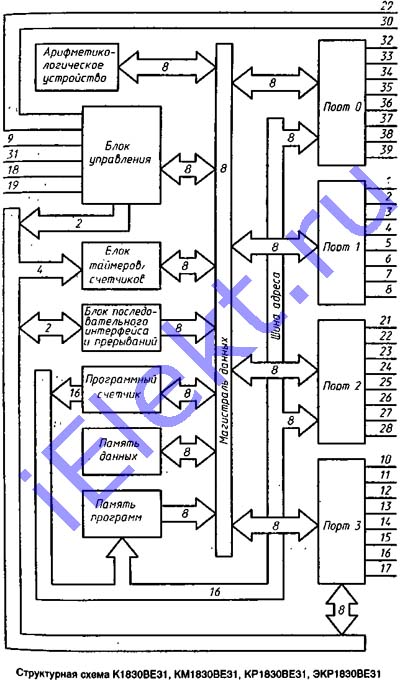

Структурная схема
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1...8 | вх/вых порта1 | 18, 19 | для подключения кварцевого резонатора (внешняя синхронизация) |
| 9 | вых сброса | 20 | общий |
| 10 | вх/вых последовательных данных приемника, порта3 | 21...28 | вх/вых адресов А8...А15, порта2 |
| 11 | вх/вых последовательных данных передатчика, порта3 | 29 | вх/вых разрешения программной памяти |
| 12, 13 | вх/вых прерывания 0, 1, порта3 | 30 | вх/вых разрешения фиксации адреса |
| 14, 15 | вх/вых таймера счетчика 0, 1, порта3 | 31 | вх блокировки работы с внутренней памятью |
| 16 | вх/вых записи порта3 (WR) | 32...39 | вх/вых адресов/данных А/D(7...0) |
| 17 | вх/вых чтения порта3 (RD) | 40 | напряжение питания |

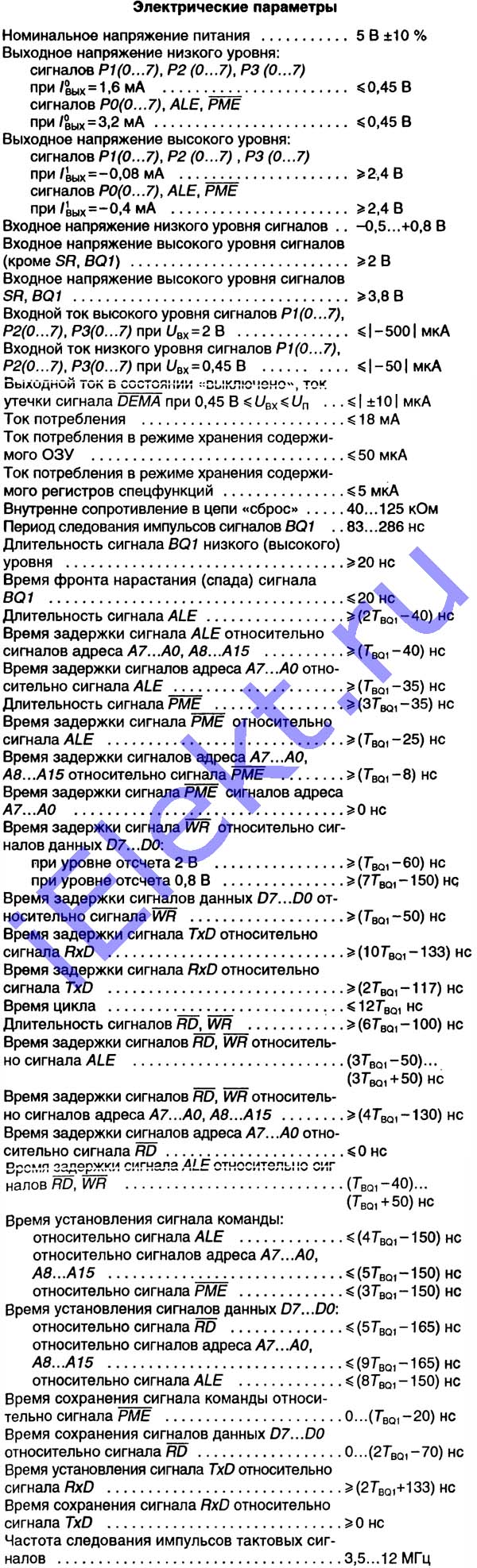

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V: Uп1; | 5-10% | 5+10% |
| Uвых низшего уровня, V: Р1(0...7), Р2(0...7), Р3(0...7) (Iвых0=1,6mA); | 0,45 | |
| РО(0...7), ALE, РМЕ (Iвых0=3,2mA) | 0,45 | |
| Uвых высшего уровня, V: Р1(0...7), Р2(0...7), Р3(0...7) (Iвых1=-0,08mA); | 2,4 | |
| РО(0...7), ALE, РМЕ (Iвых1=-0,4mA). | 2,4 | |
| Uвх уровня, V: низшего; | -0,5 | +0,8 |
| высшего (кроме SR, BQ1); | 2 | |
| высшего SR, BQ1. | 3,8 | |
| Iвх уровня Р1(0...7), Р2(0...7), Р3(0...7), uA: высшего (Uвыx=2V); | /-500/ | |
| низшего (Uвыx=0,45V). | /-50/ | |
| Iвых в состоянии Выключено, ток утечки сигнала DЕМА, uA (0,45V < Uвх < Uп) | /+-10/ | |
| Iпотр: ,mA | 18 | |
| хранении содержимого ОЗУ, uA; | 50 | |
| хранении содержимого регистров спецфункций, uA. | 5 | |
| Rвнутр в цепи Cброс, kOm | 40 | 125 |
| Период следования импульсов BQ1, ns | 83 | 286 |
| Длина BQ1 низшего (высшего) уровня, ns | 20 | |
| Длина фронта нарастания/спада BQ1, ns | 20 | |
| Длина К1830ВЕ31 ALE, ns | 2Тbq1-40 | |
| Продолжительность задержки , ns: ALE относит. адреса А7...А0, А8...А15; | Тbq1-40 | |
| адреса А7...А0 относит. ALE; | Тbq1-35 | |
| РМЕ относит. ALE; | Тbq1-25 | |
| адреса А7...А0, А8...А15 относит. РМЕ; | Тbq1-8 | |
| РМЕ относит. адреса А7...А0; | 0 | |
| WR относит. данных D7...D0 (при уровне отсчета 2V); | Тbq1-60 | |
| WR относит. данных D7...D0 (при уровне отсчета 0,8V); | 7Тbq1-150 | |
| данных D7...D0 относит. WR; | Тbq1-50 | |
| ТхD относит. RxD; | 10Тbq1-133 | |
| RxD относит. ТхО; | 2Тbq1-117 | |
| RD, WR относит. ALE; | 3Тbq1-50 | 3Тbq1+50 |
| RD, WR относит. адреса А7...АО, А8...А15; | 4Тbq1-130 | |
| адреса А7...А0 относит. RD; | 0 | |
| ALE относит. RD, WR. | Тbq1-40 | Тbq1+50 |
| Длительность, ns: РМЕ; | 3Тbq1-35 | |
| RD, WR. | 6Тbq1-100 | |
| Длина цикла, ns | 12Тbq1 | |
| Продолжительность установления Команды относит., ns: ALE; | 4Тbq1-150 | |
| адреса А7...А0, А8...А15; | 5Тbq1-150 | |
| РМЕ. | 3Тbq1-150 | |
| Продолжительность установления данных D7...D0 относит., ns: RD; | 5Тbq1-165 | |
| адреса А7...А0, А8...А15; | 9Тbq1-165 | |
| ALE. | 8Тbq1-150 | |
| Продолжительность сохранения, ns: Команды относит. РМЕ; | 0 | Тbq1-20 |
| данных D7...D0 относит. RD; | 0 | 2Тbq1-70 |
| RxD относит. TxD. | 0 | |
| Время установления TxD относит. RxD, ns | 2Тbq1+133 | |
| Частота следования импульсов тактовых сигналов, MHz | 3,5 | 12 |
Предельные К1830ВЕ31 параметры
