КА555А1, Диод СВЧ полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
КА555А1 диода полупроводникового:
КА555А1 — кремний полупроводниковые диффузионные переключательные в керамометаллическом исполнении, применяются для эксплуатации в РЭА на частотах до 4,5GHz. Климатическое исполнение УХЛ и соответствуют 2) техусловиям аА0.339.630ТУ. В качестве элементов гибридных интегральных микросхем, микросборок, блоков и аппаратуры, создающих герметизацию и защиту диодов СВЧ от влияния влажности, соляной пыли, плесени, инея и росы и перепадов давлени.Ссылки на технические материалы
| карта | фото | схематическое расположение выводов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

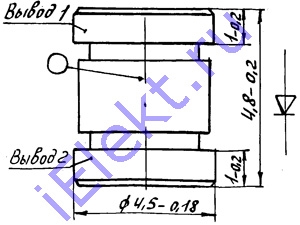

Схема расположения выводов
Обозначение диодов кодовое КА555А1 - А1, КА555Б1 - Б1.
Год и месяц изготовления диодов обозначают кодом по ГОСТ 30668-2000.
Вес меньше 1g
Назначение контактов
Положительный вывод диодов обозначают одной черной точкой, проставленной на боковой поверхности со стороны положительного вывода.

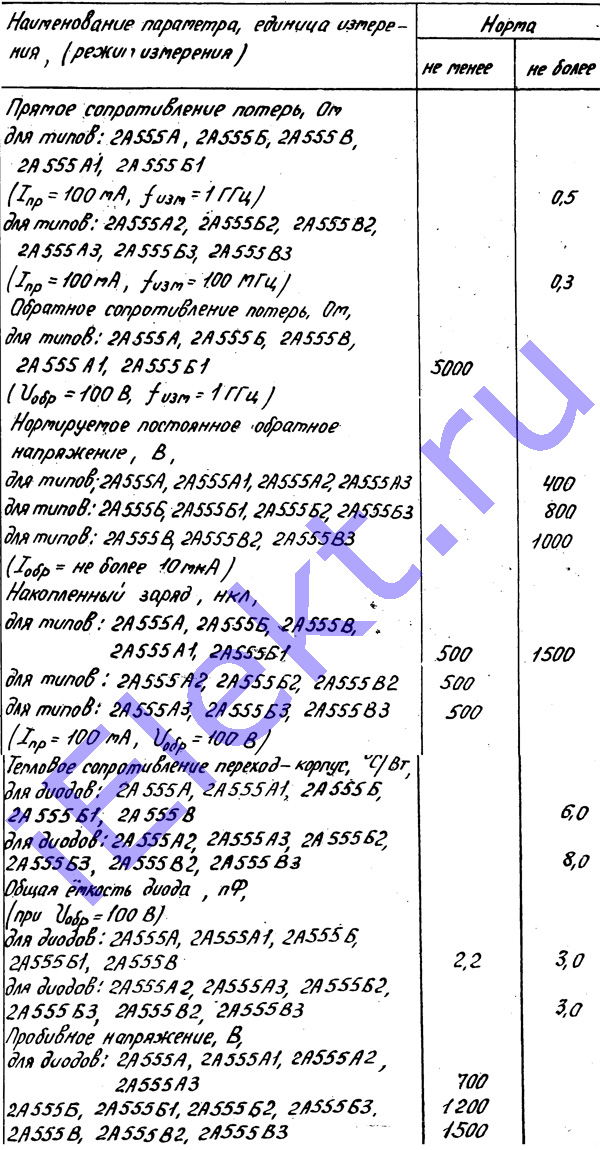

Главные электро характеристики при t=25+-10oC
| Наименование характеристики, режим и единица замера | Норма | |
| больше | меньше | |
| Сопротивление потерь прямовключенное, Om для типов: 2А555А, 2А555Б, 2А555В, 2А555А1, 2А555Б1 (Iпр=100mA, fизм=1GHz) |
0,5 |
|
| для типов: 2А555А2, 2А555Б2, 2А555В2, 2А555А3, 2А555Б3, 2А555В3 (Iпр=100mA, fизм=100MHz) | 0,3 | |
| Инверсное сопротивление потерь, Om, для типов: 2А555А, 2А555Б, 2А555В, 2А555А1, 2А555Б1 (Uобр=100V, fизм=1GHz) | 5000 | |
| Нормируемое константное инверсное напряжение, V (Iобр=10uA) для типов: 2А555А, 2А555А1, 2А555А2, 2А555А3 |
400 |
|
| для типов: 2А555Б, 2А555Б1, 2А555Б2, 2А555Б3 | 800 | |
| для типов: 2А555В, 2А555В2, 2А555В3 | 1000 | |
| Накопленный заряд, nKl (Iпр=100mA, Uобр=100V) для типов: 2А555А, 2А555Б, 2А555В, 2А555А1, 2А555Б1 |
500 |
1500 |
| для типов: 2А555А2, 2А555Б2, 2А555В2 | 500 | |
| для типов: 2А555А3, 2А555Б3, 2А555В3 | 500 | |
| Тепловое сопротивление переход-корпус, оС/W для диодов: 2А555А, 2А555А1, 2А555Б, 2А555Б1, 2А555В |
6,0 |
|
| для диодов: 2А555А2, 2А555А3, 2А555Б2, 2А555Б3, 2А555В2, 2А555В3 | 8,0 | |
| Суммарная емкость диода, pF, (Uобр=100V) для диодов: 2А555А, 2А555А1, 2А555Б, 2А555Б1, 2А555В |
2,2 |
3,0 |
| для диодов: 2А555А2, 2А555А3, 2А555Б2, 2А555Б3, 2А555В2, 2А555В3 | 3,0 | |
| Пробивное напряжение, V для диодов: 2А555А, 2А555А1, 2А555А2, 2А555А3 |
700 |
|
| для диодов: 2А555Б, 2А555Б1, 2А555Б2, 2А555Б3 | 1200 | |
| для диодов: 2А555В, 2А555В2, 2А555В3 | 1500 | |
Предельные КА555А1 параметры
