КП907Б, Транзистор полевой

КП907Б транзистора полевого:

КП907Б — кремниевые планарные МДП-транзисторы полевые СВЧ диапазона с комбинированным n-каналом. Транзисторы полупроводниковые полевые используются в радиоэлектронной аппаратуре широкого спектра использования, для усиления и генерации сигналов при частотах до 1,5GHz, а также в быстродействующих устройствах нано-секундного диапазона. В керамометаллическом корпусе. Рабочая температура эксплуатации от -60 до +125oC. Маркировка и обозначение транзистора указывается на керамической части корпуса. Климатическое исполнение УХЛ и транзисторы соответствуют 1) технические условия 0.336.538ТУ. Полевой транзистор артикул согласно ГОСТ.

Ссылки на технические материалы

ссылки на КП907Б дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

Знак завода изготовителя

Схема расположения выводов

Вес не превышает 3g.

Назначение выводов

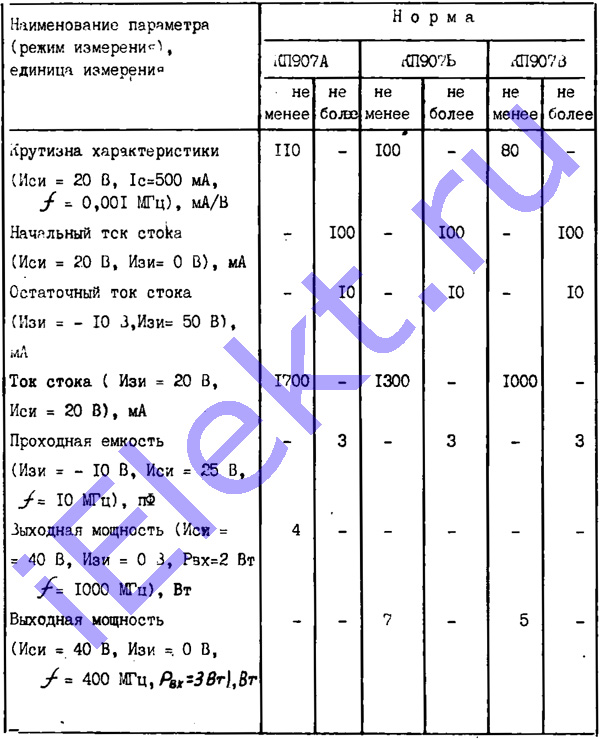

Основные электро параметры при t=25+-10 градусов цельсия

таблица основных электро параметров:

Наименование параметра, (режим измерения), единица измерения	Допуск
	КП907А		КП907Б		КП907В
	больше	меньше	больше	меньше	больше	меньше
Крутизна характеристики, mA/V, (U си=20V, I с=500mA, f=0,001MHz)	110	-	100	-	80	-
Начальный ампераж стока, mA, (U си=20V, U зи=0V)	-	100	-	100	-	100
Остаточный ампераж стока, mA, (U зи=-10V, U си=50V)	-	10	-	10	-	10
Ампераж стока, mA, (U зи=20V, U си=20V)	1700	-	1300	-	1000	-
Проходная емкость, pF, (U зи=-10V, U си=25V, f=10MHz)	-	3	-	3	-	3
Мощность на выходе, W, (U си=40V, U зи=0V, P вх=2W, f=1000MHz)	4	-	-	-	-	-
Мощность на выходе, W, (U си=40V, U зи=0V, P вх=3W, f=400MHz)	-	-	7	-	5	-

Указания КП907Б по эксплуатации

1. Допустимо применение транзисторов, изготовленных в обычном климатическом исполнении, в аппаратуре, предназначенной для эксплуатации во всех климатических условиях, при покрытии транзисторов непосредственно в аппаратуре лаками (в 3-4 слоя) типа УР-231 по ТУ 6-10-683-84, ЭП-730 по ГОСТ 20824-81 с последующей сушкой в соответствии с РМ 11 070.046-82.
2. При работе с транзисторами необходимо предусматривать меры их защиты от воздействия статического электричества. Допустимое значение статического потенциала 30V.
3. При пайке необходимо обеспечивать отвод тепла от места пайки и защиту транзистора от попадания флюса и припоя, жало паяльника должно быть заземлено.
Температура корпуса при пайке не более 85оС.
Минимально допустимое расстояние от корпуса до места пайки 3mm.
Число допустимых перепаек выводов транзисторов при проведении монтажных операций два.
4. Расстояние от корпуса КП907Б до начала изгиба вывода больше 3mm.
5. При эксплуатации транзисторов необходимо учитывать возможность их самовозбуждения, как высокочастотных элементов и принимать меры к его устранению.
Запрещается формовка выводов, вращение их вокруг оси.
При установке транзисторов на теплоотвод чистота контактной поверхности теплоотвода должна быть не меньше 2,5.
Неплоскостность контактной поверхности не более 0,03mm.
6. Температура корпуса контролируют хромель-копелевой термопарой на теплоотводящей плоскости фланца.
7. Не допускается работа транзисторов при токах, соизмеримых с неуправляемыми обратными токами во всем диапазоне температур.
8. Не разрешается работа транзисторов в совмещенных предельно-допустимых режимах.
9. Категорически запрещается даже кратковременное превышение предельно допустимых значений тока КП907Б, напряжения и мощности.
