КР572ПВ5Б микросхемы полупроводниковой:
КР572ПВ5Б — цифровая микросхема с функционалом ППЗУ (открытый коллектор) 4096 бит (512 слов*8разрядо) и используются в РЭА большой области эксплуатации. Производятся в пластмассовом корпусе 239.24-2. Модель изделия наносится на пластиковой части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 0) техусловиям бК0.348.322-05ТУ.Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя

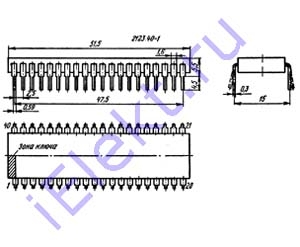

Расположения выводов схематическое
Корпус типа 239.24-2.

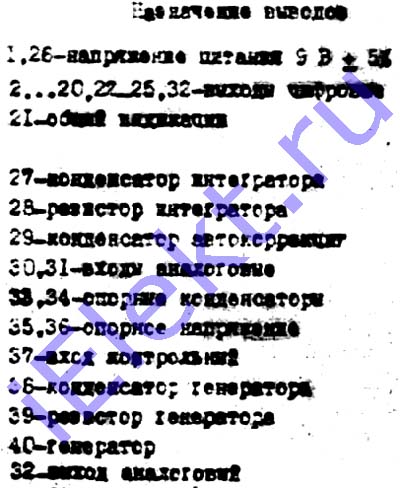

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1, 26 | Напряжение питания 9V+-5% | 33, 34 | Опорные конденсаторы |
| 2-20, 22-25, 32 | Вых цифровые | 35, 36 | Опорное напряжение |
| 21 | Общий индикацие | 37 | Вх контрольный |
| 27 | Конденсатор интегратор | 38 | Конденсатор генератора |
| 28 | Резистор интегратора | 39 | Резистор генератора |
| 29 | Конденсатор автокоррекции | 40 | Генератор |
| 30, 31 | Вх аналоговые | 32 | Вых аналоговый |

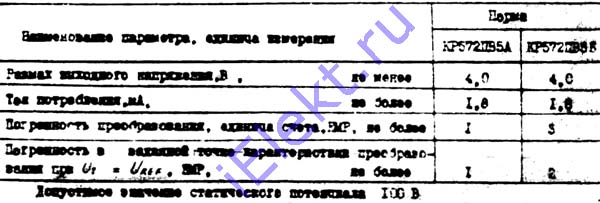

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| КР572ПВ5А | КР572ПВ5Б | |
| Размах выходного вольтажа, V, больше | 4,0 | 4,0 |
| Ампераж потребления, mA, меньше | 1,8 | 1,8 |
| Погрешность преобразования, единица счета, EMP, меньше | 1 | 3 |
| Погрешность в заданной точке характеристики преобразования при UI=UREF, EMP, меньше | 1 | 2 |
Предельные КР572ПВ5Б параметры
