М1006ВИ1 микросхемы полупроводниковой:
М1006ВИ1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом формирователь стабильных временных интервалов в пределах от десятков микросекунд до десятков минут с внешней времязадающей RC цепочкой. Микросхемы выполнены в металлокерамическом корпусе 201.14-10. Тип прибора указывается на металлической части корпуса. Номинальный нагрев при эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение УХЛ и соответствуют 2) техусловиям бК0.347.395-01ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

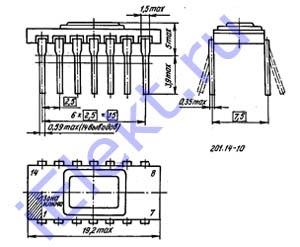

Схема расположения выводов
Вес не превышает 2,5g.
Назначение выводов
| Номер вывода | Назначение вывода | Номер вывода | Назначение вывода |
| 1 | Общий | 9 | Контроль делителя |
| 3 | Запуск | 10 | Сбрасывание |
| 4 | Выход | 12 | Цепь разряда |
| 6 | Сброс | 14 | Напряжение питания Ucc |
Выводы: 2, 5, 7, 8, 11, 13 не задействованы
Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, единица измерения, режим измерения | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе низшего значения, V при: Ucc=15V, Uт=11,5-14V, Ui=7,0-9,5V, Io=100mA | Uol | - | 2,2 |
| Ucc=5V, Uт=3,7-4,7V, Ui=2,3-3,3V, Io=5mA | - | 0,2 | |
| Вольтаж на выходе низшего значения, V при: Ucc=15V, Uт=5,5-8,0V, Ui=0,7-1,5V, Io=100mA | Uoh | 12,5 | - |
| Ucc=5V, Uт=1,8-2,8V, Ui=0,3-0,8V, Io=100mA | 3,0 | - | |
| Ампераж потребления, mA, при: Ucc=15V, Uт=11,5-14V, Ui=7,0-9,5V | Icc | - | 12 |
| Ucc=5V, Uт=3,7-4,7V, Ui=2,3-3,3V | - | 5 | |
| Ампераж на входе, uA, при: Ucc=15V, Uт=5,5-8,0V | Ii | - | 0,9 |
| Ампераж сброса, mA, при: Ucc=15V, Uт=5,5-8,08V, Ui=0,7-1,5V | IR | - | 1,0 |
| Начальная погрешность, %, при: Ucc=15,5V | б0 | - | 2,0 |
Предельные М1006ВИ1 параметры
