М1601РР3, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
М1601РР3 микросхемы полупроводниковой:
М1601РР3 — интегральная микросхема артикул согласно ГОСТмикросхемы интегральные используются в РЭА в большой области применения с функционалом полупостоянное запоминающее устройство (РПЗУ) с электрической перезаписью информации на основе МНОП-транзисторов. Микросхемы состоят из 16384 элементарных компонента. Модель изделия наносится на металлической части корпуса, вес не превышает 6g. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и В и соответсвуют 2) техническим условиям бК0.347.202-03ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | страница | |
Знак завода изготовителя

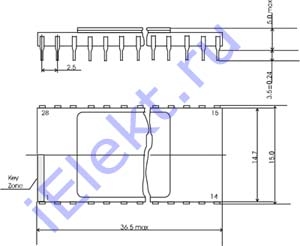

Схема расположения выводов.

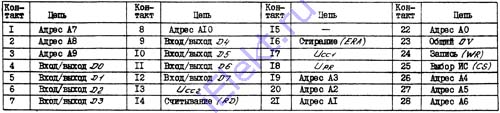

Назначение выводов
| Контакт | Цепь | Контакт | Цепь | Контакт | Цепь | Контакт | Цепь |
| 1 | Адрес А7 | 8 | Адрес А10 | 15 | - | 22 | Адрес А0 |
| 2 | Адрес А8 | 9 | Вход/выход D4 | 16 | Стирание (ERA) | 23 | Общий 0V |
| 3 | Адрес А9 | 10 | Вход/выход D5 | 17 | Uсс1 | 24 | Запись (WR) |
| 4 | Вход/выход D0 | 11 | Вход/выход D6 | 18 | UPR | 25 | Выбор ИС (CS) |
| 5 | Вход/выход D1 | 12 | Вход/выход D7 | 19 | Адрес А3 | 26 | Адрес А4 |
| 6 | Вход/выход D2 | 13 | Uсс2 | 20 | Адрес А2 | 27 | Адрес А5 |
| 7 | Вход/выход D3 | 14 | Считывание (RD) | 21 | Адрес А1 | 28 | Адрес А6 |

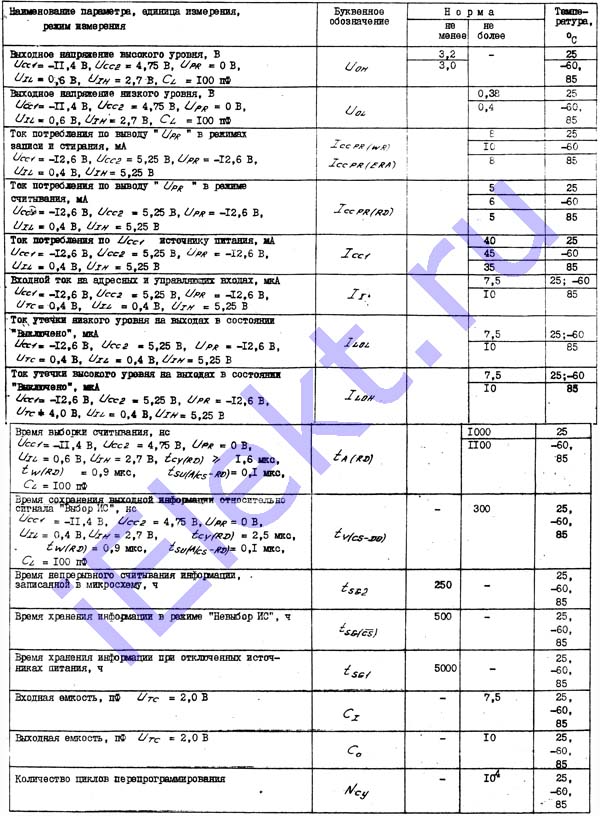

Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение | Допуск | Температура | |
| больше | меньше | |||
| Выходное напряжение высокого уровня, V (Ucc1=-11,4V, Ucc2=4,75V, Upr=0V, UIL=0,6V, UIH=2,7V, CL=100pF) | U он | 3,2 | 25 | |
| 3,0 | -60, 85 | |||
| Выходное напряжение низкого уровня, V (Ucc1=-11,4V, Ucc2=4,75V, Upr=0V, UIL=0,6V, UIH=2,7V, CL=100pF) | U OL | 0.38 | 25 | |
| 0,4 | -60, 85 | |||
| Ток потребления по выводу UPR в режимах записи и стирания, mA (Ucc1=-12,6V, Ucc2=5,25V, Upr=-12,6V, UIL=0,4V, UIH=5,25V) | Iccpr(WR), Iccpr(ERA) | 8 | 25 | |
| 10 | -60 | |||
| 8 | 85 | |||
| Ток потребления по выводу UPR в режиме считывания, mA (Ucc1=-12,6V, Ucc2=5,25V, Upr=-12,6V, UIL=0,4V, UIH=5,25V) | Iccpr(RD) | 5 | 25 | |
| 6 | -60 | |||
| 5 | 85 | |||
| Ток потребления М1601РР3 по Ucc1 источнику питания, mA (Ucc1=-12,6V, Ucc2=5,25V, Upr=-12,6V, UIL=0,4V, UIH=5,25V) | Icc1 | 40 | 25 | |
| 45 | -60 | |||
| 35 | 85 | |||
| Входной ток на адресах и управляющих входах, uA (Ucc1=-12,6V, Ucc2=5,25V, Upr=-12,6V, UTC=0,4V, UIL=0,4V, UIH=5,25V) | II | 7,5 | 25, -60 | |
| 10 | 85 | |||
| Ток утечки низкого уровня на выходах в состоянии выключено, uA (Ucc1=-12,6V, Ucc2=5,25V, Upr=-12,6V, UTC=0,4V, UIL=0,4V, UIH=5,25V) | I LOL | 7,5 | 25, -60 | |
| 10 | 85 | |||
| Ток утечки высокого уровня на выходах в состоянии выключено, uA (Ucc1=-12,6V, Ucc2=5,25V, Upr=-12,6V, UTC=4,0V, UIL=0,4V, UIH=5,25V) | I LOH | 7,5 | 25, -60 | |
| 10 | 85 | |||
| Время выборки считывания, ns | t A(RD) | 1000 | 25 | |
| 1100 | -60, 85 | |||
| Время сохранения выходной информации относительно сигнала Выбор ИС, ns | t V(CS-D0) | 300 | 25, -60, 85 | |
| Время непрерывного считывания информации записанной в микросхему, ч | t SG2 | 250 | 25, -60, 85 | |
| Время хранения информации в режиме Невыбор ИС, ч | t SG(инвCS) | 500 | 25, -60, 85 | |
| Время хранения информации при отключенных источниках питания, ч | t SG1 | 5000 | 25, -60, 85 | |
| Входная емкость, pF (U TC=2,0V) | C i | - | 7,5 | 25, -60, 85 |
| Выходная емкость, pF (U TC=2,0V) | С о | - | 10 | 25, -60, 85 |
| Количество циклов перепрограмирования | Ncy | 10^4 | 25, -60, 85 | |
Предельные М1601РР3 параметры
