М1804ВА1 микросхемы полупроводниковой:
М1804ВА1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом четырехразрядный канальный приемо-передатчик. Микросхемы выполненны в керамическом корпусе 2120.24-1. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328-04ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | графическое обозначение |
| таблица истинности | ||
Знак завода изготовителя

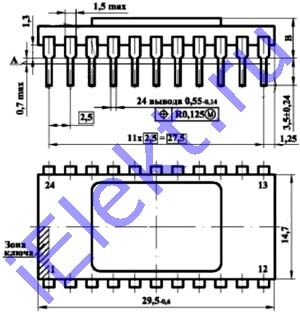

Схема расположения контактов микросхемы
Вес не превышает 6g.

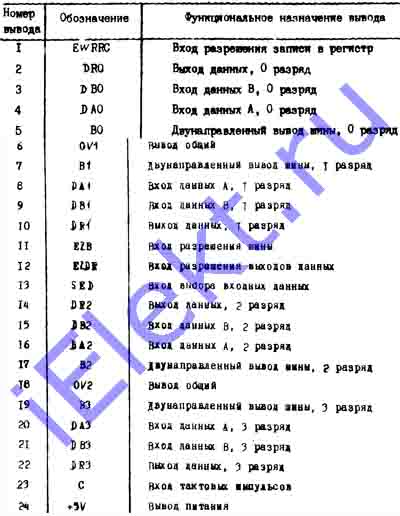

Таблица назначения контактов микросхемы
| Номер конт. |
Обозна- чение |
Функциональное назначение контактов | Номер конт. |
Обозна- чение |
Функциональное назначение контактов |
| 1 | EWRRC | Вх разрешения записи в регистр | 13 | SED | Вх выбора вх данных |
| 2 | DR0 | Вых данных, 0-разряд | 14 | DR2 | Вых данных, 2-разряд |
| 3 | DB0 | Вх данных В, 0-разряд | 15 | DB2 | Вх данных В, 2-разряд |
| 4 | DA0 | Вх данных А, 0-разряд | 16 | DA2 | Вх данных А, 2-разряд |
| 5 | B0 | Двунаправленный выв шины, 0-разряд | 17 | B2 | Двунаправленный выв шины, 2-разряд |
| 6 | 0V1 | Выв общий | 18 | 0V2 | Выв общий |
| 7 | B1 | Двунаправленный выв шины, 1-разряд | 19 | B3 | Двунаправленный выв шины, 3-разряд |
| 8 | DA1 | Вх данных А, 1-разряд | 20 | DA3 | Вх данных А, 3-разряд |
| 9 | DB1 | Вх данных В, 1-разряд | 21 | DB3 | Вх данных В, 3-разряд |
| 10 | DR1 | Вых данных, 1-разряд | 22 | DR3 | Вых данных, 3-разряд |
| 11 | EZB | Вх разрешения шины | 23 | C | Вх тактовых импульсов |
| 12 | EZDR | Вх разрешения вых данных | 24 | +5V | Выв питания |

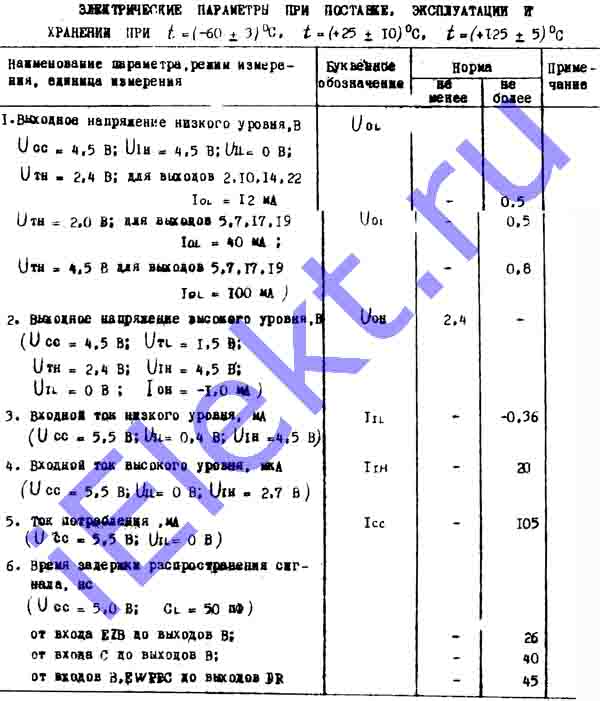

Электрические параметры при поставке, эксплуатации и хранении при t=(-60+-3), (+25+-10), (+125+-5)оС
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение |
Норма | |
| больше | меньше | ||
| 1. Вых напряжение низкого уровня, V (Ucc=4,5V; U IH=4,5V; U IL=0V): для вых 2, 10, 14, 22 (I OL=12mA, U TH=2,4V) | U OL | - | 0,5 |
| для вых 5, 7, 17, 19 (I OL=40mA, U TH=2,0V) | - | 0,5 | |
| для вых 5, 7, 17, 19 (I OL=100mA, U TH=4,5V) | - | 0,8 | |
| 2. Вых напряжение высокого уровня, V (Ucc=4,5V; U TL=1,5V; U TH=2,4V; U IH=4,5V; U IL=0V; I OH=-1mA) | U OH | 2,4 | - |
| 3. Вх ток низкого уровня, mA (Ucc=5,5V; U IL=0,4V; U IH=4,5V) | I IL | - | -0,36 |
| 4. Вх ток высокого уровня, uA(Ucc=5,5V; U IL=0V; U IH=2,7V) | I IH | - | 20 |
| 5. Ток потребления, mA (Ucc=5,5V; U IL=0V) | I CC | - | 105 |
| 6. Время задержки распространения сигнала, ns (Ucc=5,0V, С L=50pF): от вх EZB до вых B | tp | - | 26 |
| от вх C до вых B | - | 40 | |
| от вх B, EWRRC до вых DR | 45 | ||
Предельные М1804ВА1 параметры
