М1804ВУ5 микросхемы полупроводниковой:
М1804ВУ5 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом 4-разрядная секцию управления адресом программной памяти. Микросхемы выполненны в керамическом корпусе 2121.28-6, на основе транзисторно - транзисторной логики с диодами Шоттки. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328-05ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| таблица истинности | ||
Знак завода изготовителя

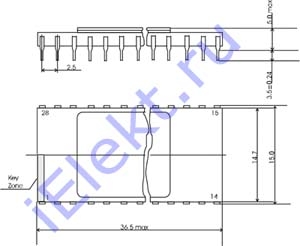

Схема расположения контактов микросхемы
Вес не превышает 6g.
Таблица назначения контактов микросхемы
| Номер конт. |
Функциональное назначение контактов | Номер конт. |
Функциональное назначение контактов |
| 1 | вх микроком-ы, 0-разряд | 15 | вх тактовый |
| 2 | вых флага /стек заполнен/ | 16 | вых распространения переноса из сумматора |
| 3 | вых флага /стек пуст/ | 17 | вх данные, 3-разряд |
| 4 | вх переноса в счетчик | 18 | вх данные, 2-разряд |
| 5 | вх разрешения 3-состояния вых DY | 19 | вх данные, 1-разряд |
| 6 | вых переноса из счетчика | 20 | вх данные, 0-разряд |
| 7 | вх переноса в сумматор | 21 | вх разрешения записи в регистр |
| 8 | вых данные, 0-разряд | 22 | вх разрешения микроком-ы |
| 9 | вых данные, 1-разряд | 23 | вх условия |
| 10 | вых данные, 2-разряд | 24 | вх микроком-ы, 4-разряд |
| 11 | вых данные, 3-разряд | 25 | вх микроком-ы, 3-разряд |
| 12 | вых генерации переноса из сумматора | 26 | вх микроком-ы, 2-разряд |
| 13 | вых переноса из сумматора | 27 | вх микроком-ы, 1-разряд |
| 14 | общий | 28 | напряжение питания |
Электрические параметры при поставке, эксплуатации и хранении при t=(-60+-3), (+25+-10), (+125+-5)оС
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение |
Норма | |
| больше | меньше | ||
| 1. Вых напряжение низкого уровня, V (Ucc=4,5V; U TL=0,7V; U IH=4,5V; U IL=0V; I OL=12mA) | U OL | - | 0,45 |
| 2. Вых напряжение высокого уровня, V (Ucc=4,5V; U TH=2,0V; U IH=4,5V; U IL=0V; I OH=-0,45mA) | U OH | 2,4 | - |
| 3. Вх ток низкого уровня, mA (Ucc=5,5V; U IL=0,4V) | I IL | - | -0,4 |
| 4. Вх ток высокого уровня, uA (Ucc=5,5V; U IH=2,7V) | I IH | - | 20 |
| 5. Ток потребления, mA (Ucc=5,5V) | I CC | - | 24 |
| 6. Время задержки распространения сигнала, ns (Ucc=5,0V, С L=50pF) | tp | - | 37 |
Предельные М1804ВУ5 параметры
