М421104, Модуль интегральный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
М421104 модуля полупроводникового:
М421104 — интегральный усилитель артикул согласно ГОСТ
модули интегральные используются в радиоэлектронной аппаратуре в широком спектре применения в качестве широкополосного монолитного интегрального усилителя предназначенного для использования в радиоэлектронной аппаратуре. Микросхемы выполнены в металлокерамическом корпусе с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение модуля УХЛ и соответствует 2) техническим условиям бШ2.030.236 ТУ.
Ссылки на технические материалы
схема расположения выводов
Вес не превышает 0,7g.

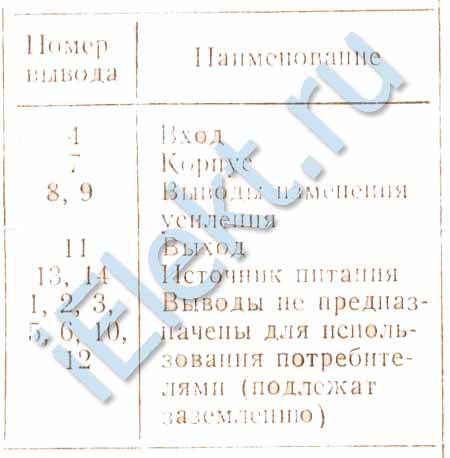

Назначение контактов
таблица М421104 значения контактов:
Номер контакта |
Наименование контакта |
4 |
Вх |
7 |
Корпус |
8, 9 |
Контакты смены усиления |
11 |
Вых |
13, 14 |
Ucc |
1, 2, 3, 5, 6, 10, 12 |
Выводы не предназначены для использования потребителями (необходимо заземлить) |

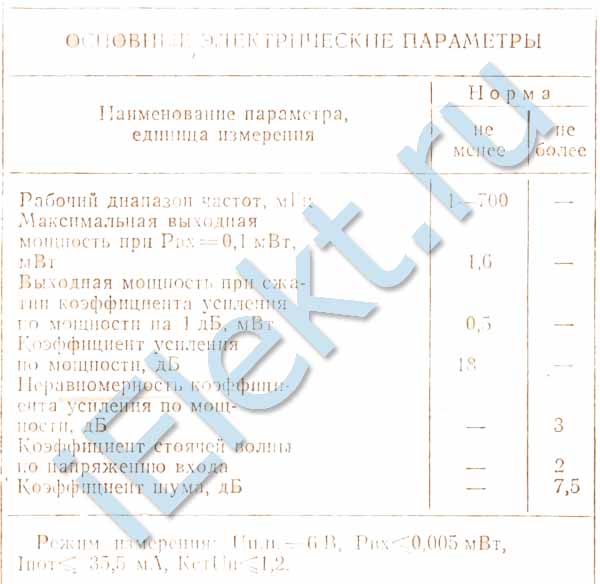

Основные электрические параметры при t=25+-10 градусов Цельсия
таблица основных М421104 электрических параметров:
Наименование параметра, единица измерения, режим измерения |
Норма |
больше |
меньше |
Номинальный диапазон частот , MHz |
1-700 |
- |
Максимальная выходная мощность при Pвх=0,1mW, mW |
1,6 |
- |
Выходная мощность при сжатии коэффициента усиления по мощности на 1dB, mW |
0,5 |
- |
Коэффициент усиления по мощности, dB |
18 |
- |
Неравномерность коэффициента усиления по мощности , dB |
- |
3 |
Коэффициент стоячей волны по напряжению входа |
- |
2 |
Коэффициент шума, dB |
- |
7,5 |
Режим измерения: Uип=6V, Рвх<=0,005mW, Iпот<=35,5mA, КстUн<=1,2
Предельные М421104 параметры
©
