М42182, Модуль интегральный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
М42182 модуля полупроводникового:
М42182 — модуль усилительный (артикулярное наименование в соответствии с ГОСТ)модули усиления используются в радиоэлектронной аппаратуре в широком спектре применения и предназначен для усиления широкополосных СВЧ сигналов в предконечных и оконечных каскадах СВЧ для использования в радиоэлектронной аппаратуре. Модули выполнены в металлическом корпусе с соединительными выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение модуля УХЛ и соответствуют 2) техническим условиям 2.030.208 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||

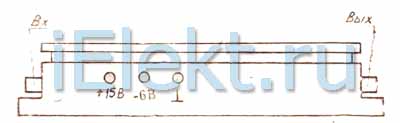

схема расположения выводов

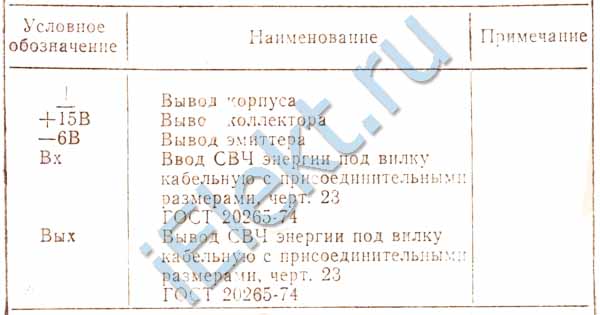

Назначение выводов
| Условное обозначение | Наименование вывода |
| ЗЕМЛЯ | Вывод корпуса |
| +15V | Вывод коллектора |
| -6V | Вывод эмиттера |
| Вх | Ввод СВЧ энергии под вилку кабельную с присоединительными размерами, чертеж 23 ГОСТ 20265-74 |
| Вых | Вывод СВЧ энергии под вилку кабельную с присоединительными размерами, чертеж 23 ГОСТ 20265-74 |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Основные параметры модуля, единица измерения, режим измерения | Буквенное обозначение | Норма | ||
| больше | номинал | меньше | ||
| Напряжение на выходе коллектора , V | Uк | 14,55 | 15 | 15,45 |
| Напряжение на выводе эмиттера, V | Uэ | -5,8 | -6 | -6,2 |
| Рабочий диапозон частот, GHz | ^fр | 1,55-2,1 | - | - |
| Выходная мощность (в диапозоне частот), W | Pвых | 5 | - | - |
| Коэффициент усиления по мощности (в рабочем диапазоне частот), дБ при входной мощности 5mW | Кр | 30 | - | - |
| при входной мощности 2,5mW | 33 | - | - | |
| Неравномерность коэффициента усиления по мощности (в рабочем диапазоне частот), dB | Нкр | - | - | 3 |
| Предельно допустимая температура в контрольной точке модуля , oC | t доп | -60 | - | +70 |
| Коэффициент стоячей волны по напряжению нагрузки | КстUн | - | - | 1,5 |
| Входная мощность, mW | Pвх | 1,5 | - | 10 |
Предельные М42182 параметры
