М43209, Модуль интегральный
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.
Вернуться на "главную" страницу сайта .
Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел .
М43209 модуля полупроводникового:
М43209 — монолитный интегральный модуль артикул согласно ГОСТ
модули интегральные используются в радиоэлектронной аппаратуре в широком спектре применения в качестве смесителя на кремнии для преобразования сигналов в приемных и передающих устройствах связной аппаратуры, автоматике, радиоизмерительной аппаратуре. Микросхемы выполнены в металлокерамическом корпусе с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125oC. Климатическое исполнение модуля УХЛ и соответствует 2) техническим условиям бШ2.245.133 ТУ.
Ссылки на технические материалы

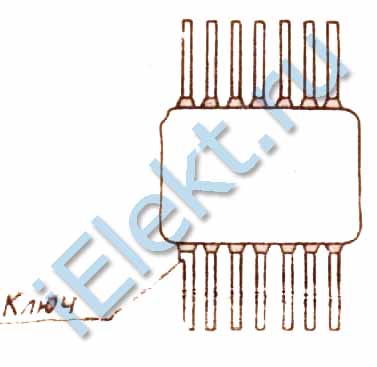

схема расположения выводов
Назначение выводов

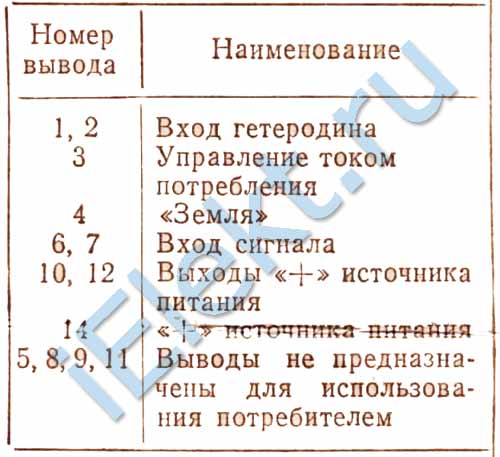

таблица М43209 назначения выводов:
Номер вывода |
Наименование вывода |
1, 2 |
Вход гетеродина |
3 |
Управление током потребления |
4 |
ЗЕМЛЯ |
6, 7 |
Вход сигнала |
10, 12 |
Выходы + источника питания |
14 |
+ источника питания |
5, 8, 9, 11 |
Выводы не предназначены для использования потребителем |
Вес модуля не не превышает 1g.
Основные электро характеристики при t=25+-10 градусов Цельсия

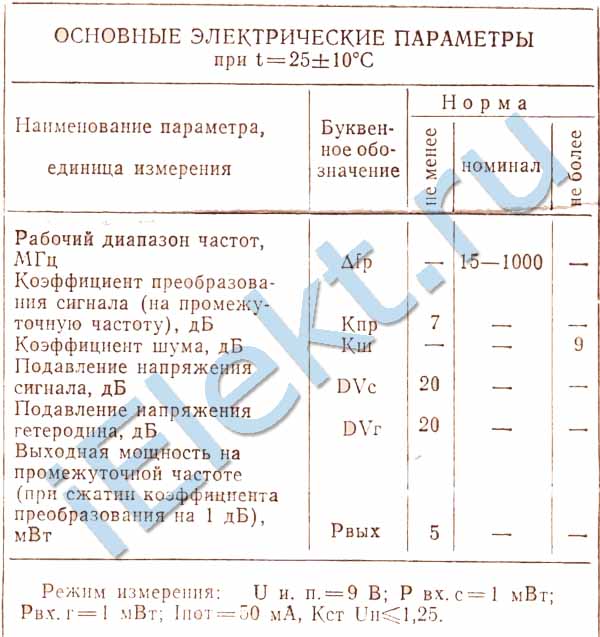

таблица основные М43209 электро характеристики:
Наименование характеристики, единица измерения, режим измерения |
Буквенное обозначения |
Норма |
больше |
номинал |
меньше |
Нормированный диапазон частот , MHz |
^fр |
- |
15 - 1000 |
- |
Коэффициент преобразования сигнала (на промежуточную частоту), dB |
Кпр |
7 |
- |
- |
Множитель помех, dB |
Кш |
- |
- |
9 |
Гашение вольтажа сигнала , dB |
DVc |
20 |
- |
- |
Гашение вольтажа гетеродина, dB |
DVг |
20 |
- |
- |
Выходная мощность на промежуточной частоте (при сжатии множителя преобразования на 1dB), mW |
Рвых |
5 |
- |
- |
Режим измерения: Uип=9V, Рвх.с=1mW, Рвх.г=1mW, Iпот=50mA, КстUн<=1,25
Предельные М43209 параметры
©
