1564ЛН1 микросхема полупроводниковая:
1564ЛН1 - это цифровая микросхема 1564-ой серии, являются транзисторной логикой с функционалом шесть логических элементов НЕ и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК 0.347.479-05ТУ, АЕЯ Р.4312 00.424-05ТУ| Разброс напряжений потребления от 2V до 6V. |
| Предельнодопустимое напряжение потребления до 7V. |
| Разброс рабочих температур от минус 60 до плюс 125oC. |
| Продолжительность промедления распределения сигнала <=15ns если Ucс=6V, CL=50pF, T=25oC. |
| Вольтаж на выходе низшего значения <=0,26V, если Ucс=6V, Iо=5,2mA, Т=25oC. |
| Вольтаж на выходе высшего значения >=5,5V, если Ucс=6V, Iо=5,2mA, Т=25oC. |
| Предельнодопустимое значение входного и выходного напряжений от -0.5V до (Ucс+0.5)V. |
| Устойчивость к влиянию спец-факторов по группам исполнения: 7 И1- 3 Ус, 7 И6- 2 Ус, 7 И7- 5 Ус, 7 С1- 1 Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 2V до 6V. |
| 7 И1- 3 Ус, 7 И6- 2х 5Ус, 7 И7- 5 Ус, 7С1- 4Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 3V до 6V. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | характеристики | таблица истинности |
| эксплуатация | производитель | |
Знак завода изготовителя

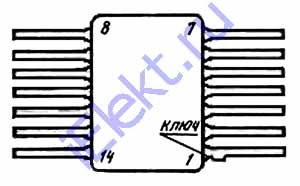

Расположения выводов схематическое
Корпус типа 401.14-5, масса меньше 0,6 г.
Условное графическое обозначение
Таблица истинности микросхемы
Логическая функция одной ячейки ИС: Y=инв(A)
Микросхема интегральная значение выводов
| Номер контакта | Обозначение | Назначение | Номер контакта | Обозначение | Назначение |
| 1 | A1 | Вход первой ячейки | 8 | Y4 | Выход четвертой ячейки |
| 2 | Y1 | Выход первой ячейки | 9 | A4 | Вход четвертой ячейки |
| 3 | A2 | Вход второй ячейки | 10 | Y5 | Выход пятой ячейки |
| 4 | Y2 | Выход второй ячейки | 11 | A5 | Вход пятой ячейки |
| 5 | A3 | Вход третьей ячейки | 12 | Y6 | Выход шестой ячейки |
| 6 | Y3 | Выход третьей ячейки | 13 | A6 | Вход шестой ячейки |
| 7 | 0V | Общий | 14 | Vcc | Питание |

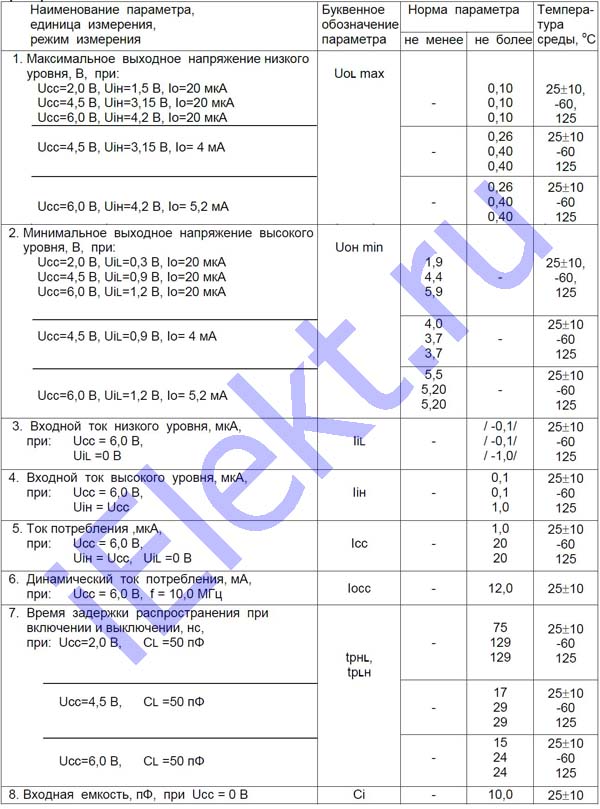

Основные электрические характеристики при t=25+-10 градусов Цельсия
| Наименование характеристики, единица замера, режим замера | Обозначение буквами | Норма | Температура среды,oC | |
| больше | меньше | |||
|
Наибольшее выходное напряжение низшего значения, V, если: Uсс=2,0V, Uiн=1,5V, Iо=20uA
Uсс=4,5V, Uiн=3,15V, Iо=20uA Uсс=6,0V, Uiн=4,2V, Iо=20uA |
U OL max |
- |
0,1 0,1 0,1 |
25+-10 -60 125 |
|
Uсс=4,5V, Uiн=3,15V, Iо= 4,0mA |
- |
0,26 0,4 0,4 |
25+-10 -60 125 |
|
|
Uсс=6,0V, Uiн=4,2V, Iо= 5,2mA |
- |
0,26 0,4 0,4 |
25+-10 -60 125 |
|
|
Наименьшее выходное напряжение 1564ЛН1 высшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Iо=20uA |
U OH min |
1,9 4,4 5,9 |
- |
25+-10 -60 125 |
|
Uсс=4,5V, Uiл=0,9V, Iо= 4,0mA |
4,0 3,7 3,7 |
- |
25+-10 -60 125 |
|
|
Uсс=6,0V, Uiл=1,2V, Iо= 5,2mA |
5,5 5,2 5,2 |
- |
25+-10 -60 125 |
|
|
Ток на выходе низшего значения, uA, если Ucс = 6,0V, Uiл =0V |
I IL |
- - - |
/-0,1/ /-0,1/ /-1,0/ |
25+-10 -60 125 |
| Ток на выходе высшего значения, uA, если Ucс = 6,0V, Uiн = Ucс | I IH |
- - - |
0,1 0,1 1,0 |
25+-10 -60 125 |
| Ток потребления , uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V | Icc |
- - - |
1,0 20 20 |
25+-10 -60 125 |
| Динамический ток потребления 1564ЛН1, mA, если: Ucс = 6,0V, f = 10,0MHz | Iоcc |
- |
12 |
25+-10 |
|
Продолжительность промедления распределения при включении и выключении, ns, если: Ucс=2,0V, CL =50pF |
t PHL t PLH |
- |
75 129 129 |
25+-10 -60 125 |
| Ucс=4,5V, CL =50pF |
- |
17 29 29 |
25+-10 -60 125 |
|
| Ucс=6,0V, CL =50pF | - |
15 24 24 |
25+-10 -60 125 |
|
|
Входная емкость, pF, если Ucс=0V |
C I |
- |
10,0 |
25+-10 |
Предельные 1564ЛН1 характеристики
